Przejście do konfiguratora

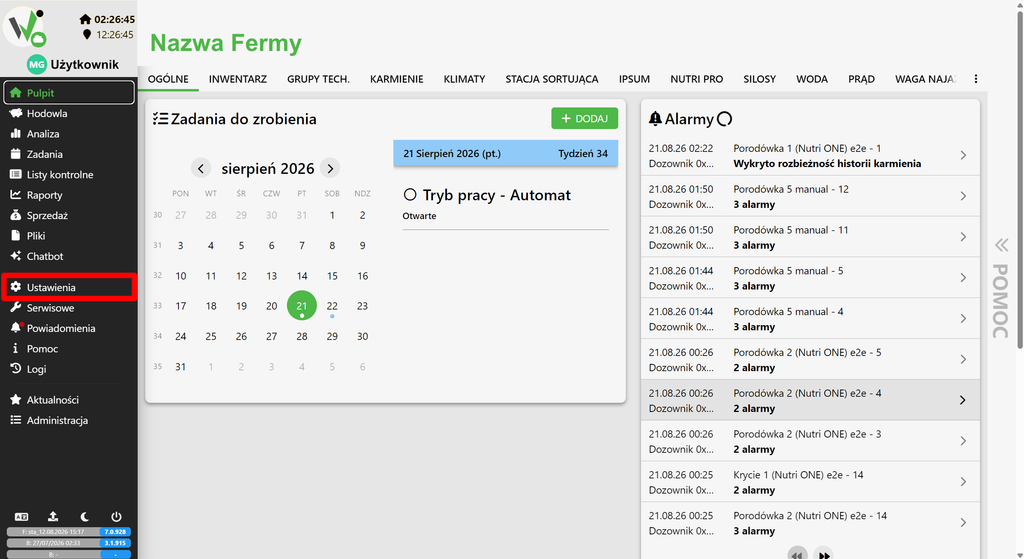

W celu skonfigurowania panelu wagowego należy przejść do zakładki Ustawienia.

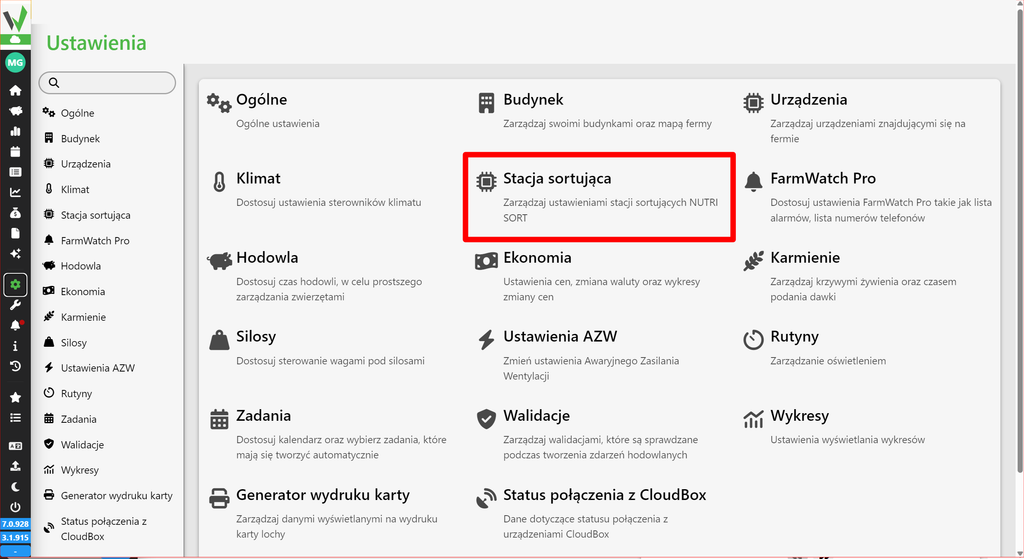

Następnie przejdź do zakładki Stacja sortująca.

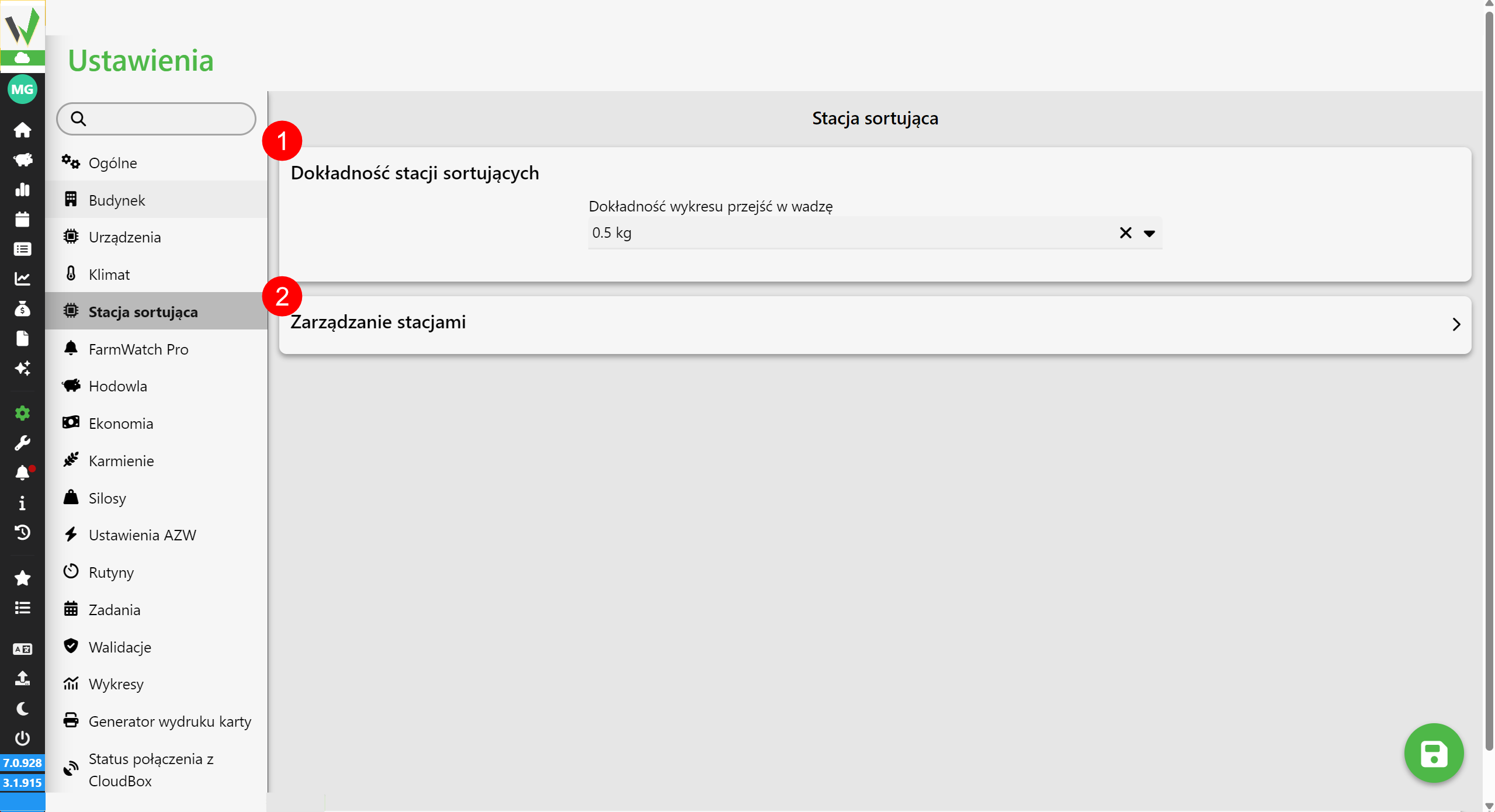

Na nowym widoku możliwa jest zmiana dokładności wszystkich stacji sortujących [1] i przejścia do zarządzania stacjami [2]. Po zmianie dokładności należy kliknąć przycisk zapisu [3].
Zarządzanie stacjami sortującymi

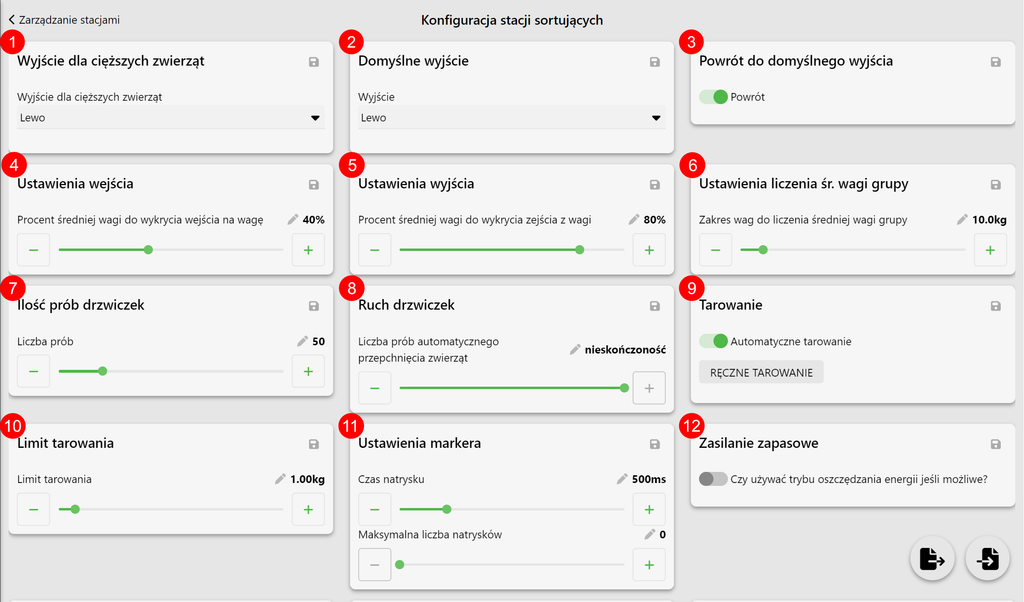

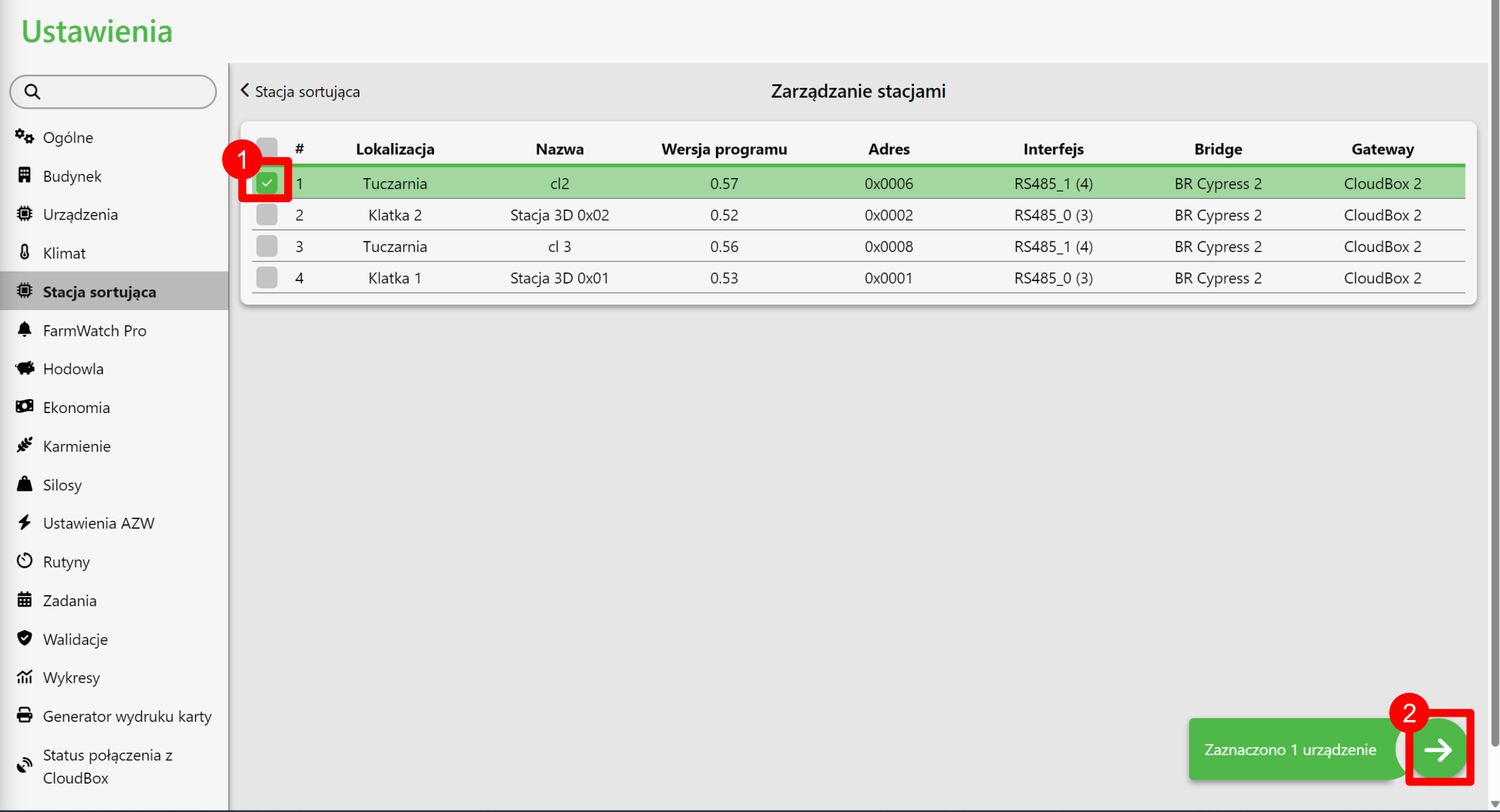

Po przejściu do sekcji i wybraniu stacji sortującej możliwe jest ustawienie:
| Nr. | Nazwa | Opis |
|---|---|---|
| 1 | Wyjście dla cięższych zwierząt | Przez które wyjście mają przechodzić cięższe zwierzęta |
| 2 | Domyślne wyjście | Jakie jest domyślne wyjście |
| 3 | Powrót do domyślnego wyjścia | Czy po przepuszczeniu świni stacja powinna powrócić do domyślnego wyjścia |
| 4 | Ustawienia wejścia | Zanim wejdzie kolejne zwierzę, po odczytaniu jakiego procentu średniej wagi stacja wykryje wejście świni |
| 5 | Ustawienia wyjścia | Po odczytaniu jakiego procentu średniej wagi stacja wykryje zejście świni |
| 6 | Ustawienia liczenia śr. wagi grupy | O ile maksymalnie może różnić się waga, żeby wliczało ją do średniej wagi grupy |
| 7 | Ilość prób drzwiczek | Ile razy maksymalnie drzwiczki mogą próbować się otworzyć |
| 8 | Ruch drzwiczek | Ile razy drzwiczki spróbują przepchać zwierzę |
| 9 | Tarowanie | Czy stacja ma się automatycznie tarować |
| 10 | Limit tarowania | Jaka jest waga maksymalna / minimalna automatycznego tarowania |
| 11 | Ustawienia markera | Jaki jest czas natrysku i maksymalna liczba natrysków |
| 12 | Zasilanie zapasowe | Czy możliwa jest praca w trybie oszczędzania energii |

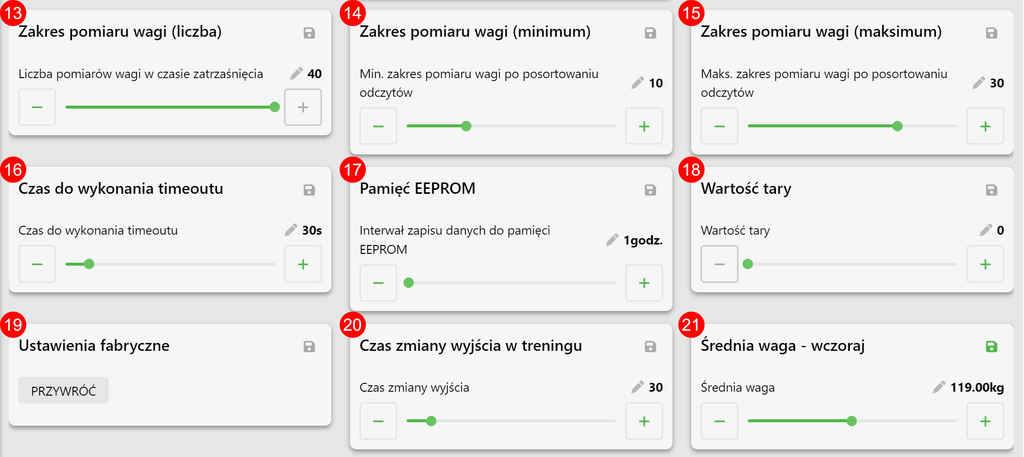

| 13 | Zakres pomiaru wagi (liczba) | Ile razy stacja będzie mierzyć wagę w czasie zatrzaśnięcia |
| 14 | Zakres pomiaru wagi (minimum) | Jaki jest minimalny zakres pomiaru wagi po posortowaniu odczytów, czyli ile początkowych pomiarów wagi ma być odrzucone (pomiary wagi o indeksie mniejszym od ustawionego zostaną odrzucone) |
| 15 | Zakres pomiaru wagi (maksimum) | Jaki jest maksymalny zakres pomiaru wagi po posortowaniu odczytów, czyli które końcowe pomiary wagi mają być odrzucone (pomiary wagi o indeksie większym od ustawionego zostaną odrzucone) |
| 16 | Czas do wykonania timeoutu | Po jakim czasie stacja wykona procedurę timeout, jeśli zwierzę nie będzie chciało zejść z wagi, albo niemożliwe będzie ustawienie drzwiczek |
| 17 | Pamięć EEPROM | Co ile dane mają być zapisywane do pamięci EEPROM |
| 18 | Wartość tary | Jaka jest wartość tary |
| 19 | Ustawienia fabryczne | Czy stacja ma wrócić do ustawień fabrycznych |
| 20 | Czas zmiany wyjścia w treningu | Co ile minut ma się zmieniać wyjście w treningu |
| 21 | Średnia waga – wczoraj | Jaka jest średnia waga z poprzedniego dnia |

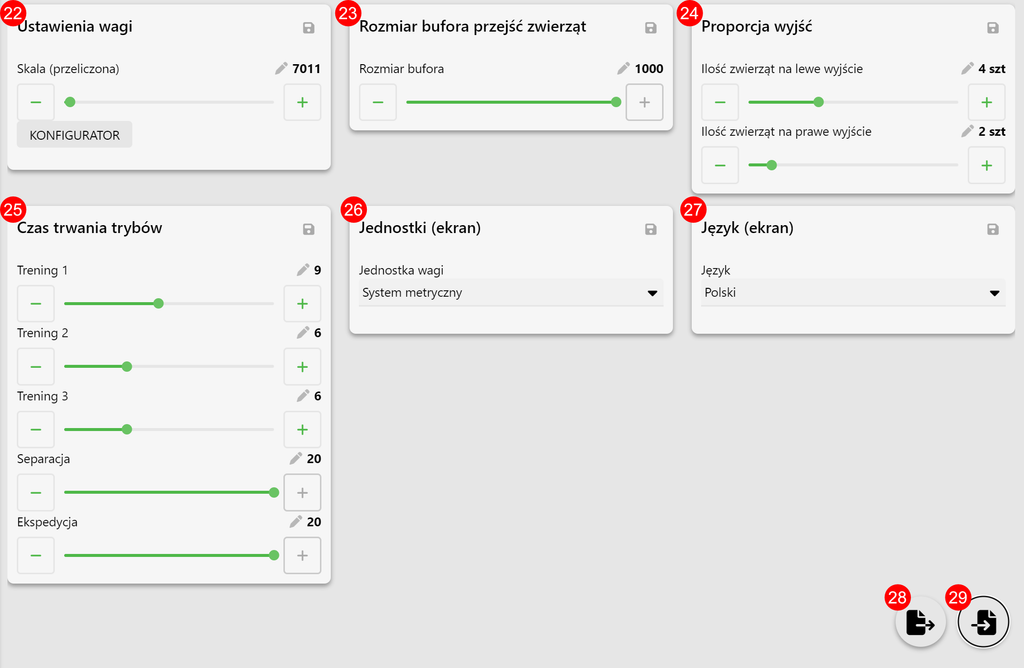

| 22 | Ustawienia wagi | Jaka jest ustawiona skala i czy ewentualnie ma być ona skonfigurowana |
| 23 | Rozmiar bufora przejść zwierząt | Z ilu ostatnich wejść wyliczana ma być średnia waga |
| 24 | Proporcja wyjść | Ile zwierząt przeszło na prawo, a ile na lewo |
| 25 | Czas trwania trybów | Jaki jest czas trwania poszczególnych trybów w dniach |
| 26 | Jednostki (ekran) | Jednostka wagi wyświetlana na ekranie urządzenia |
| 27 | Język (ekran) | Język ekranu urządzenia |
Eksport\Import ustawień
| Nr. | Nazwa |
|---|---|
| 28 | Eksport ustawień do pliku (ikona) |
| 29 | Import ustawień z pliku (ikona) |
Po zmianie każdego z ustawień wymagane jest kliknięcie ikonki zapisu znajdującej się w prawym górnym rogu każdego panelu.
Nowe zasiedlenie

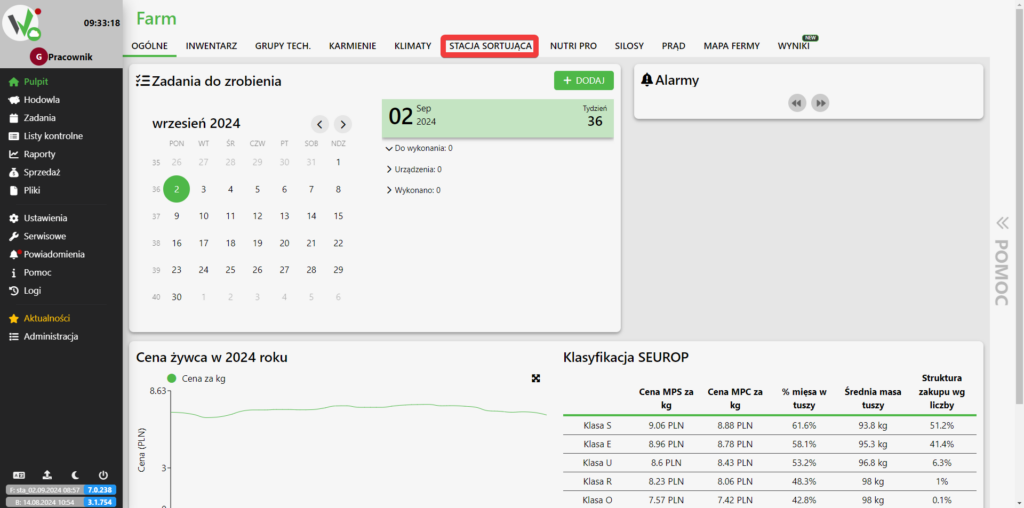

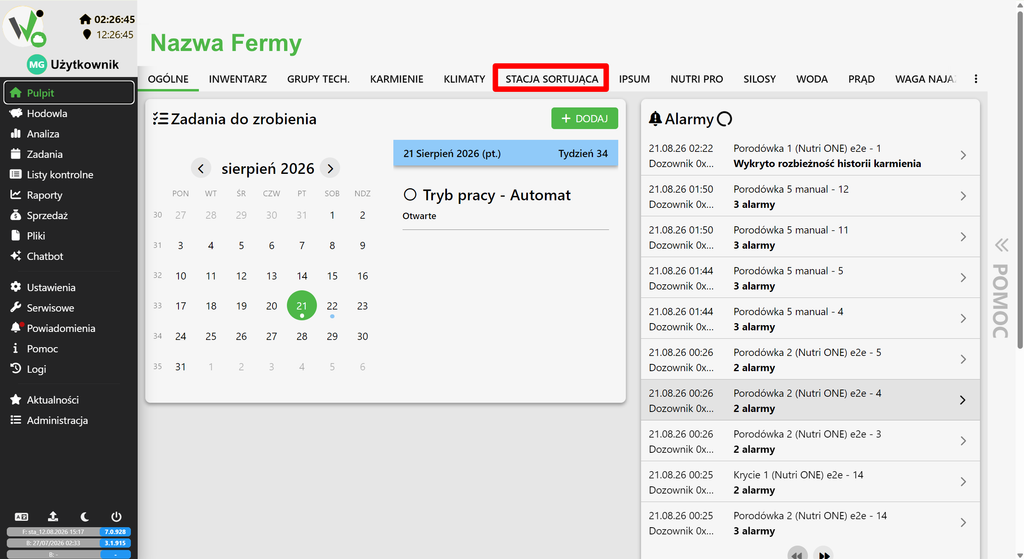

Do prawidłowej pracy stacji sortującej konieczne jest stworzenie zasiedlenia. W tym celu przejdź do zakładki STACJA SORTUJĄCA.

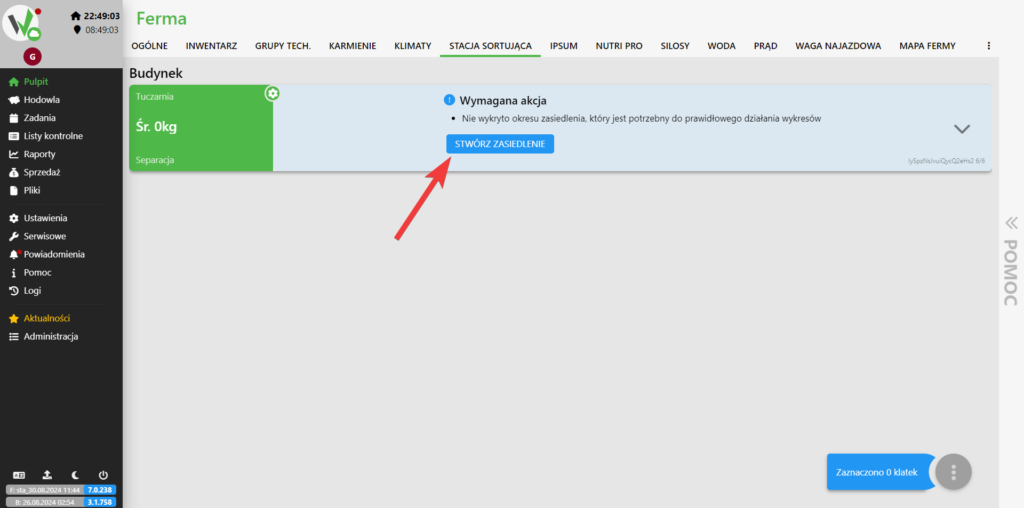

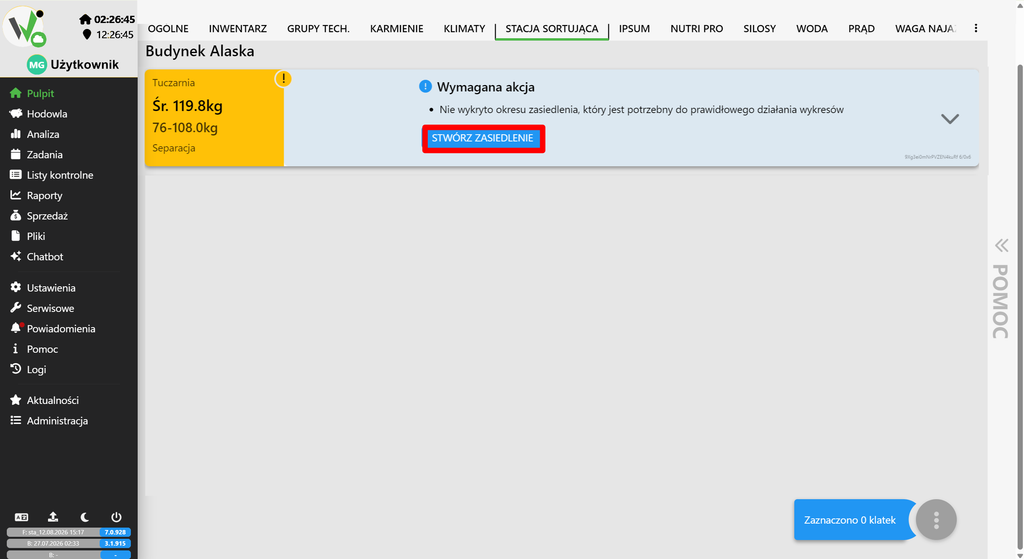

Następnie kliknij przycisk STWÓRZ ZASIEDLENIE na kafelku żądanego sortera.

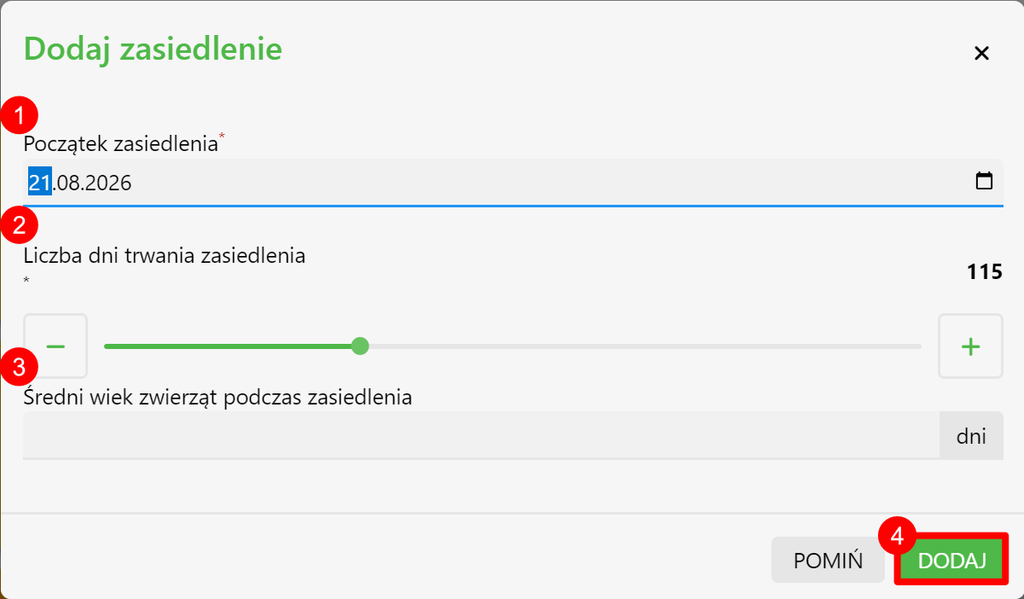

Podaj którego dnia zasiedlenie się rozpoczęło [1], ile dni będzie ono trwało [2] i jaki jest średni wiek zwierząt w jego trakcie [3]. Po podaniu tych danych kliknij przycisk zapisu [4].

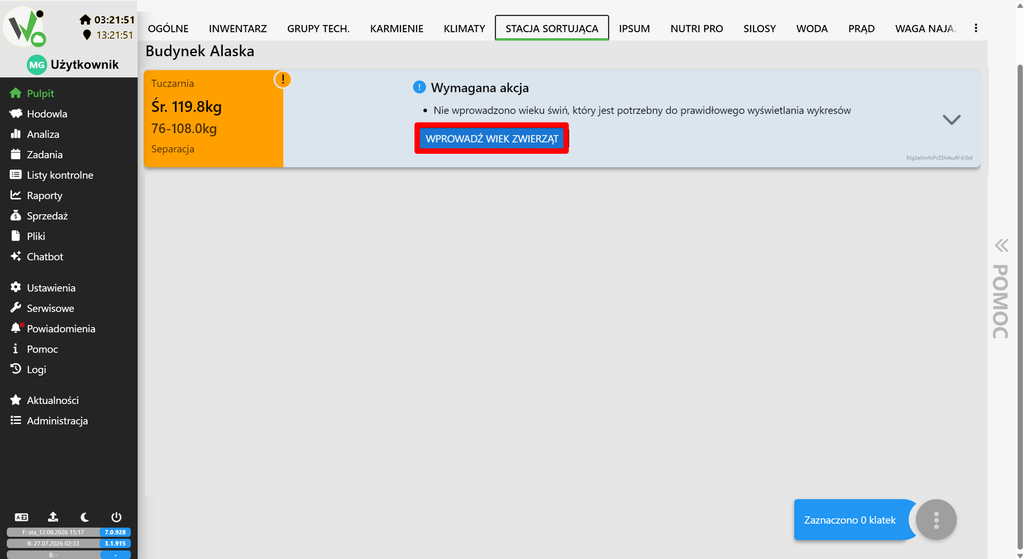

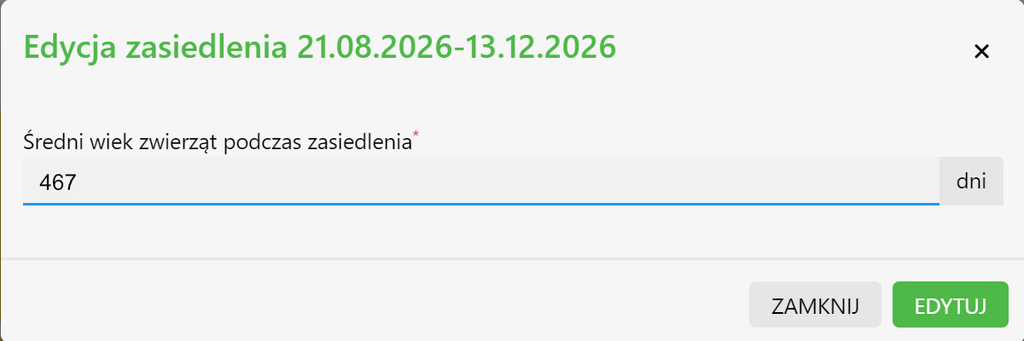

Jeżeli pominiemy krok 3 i nie wprowadzimy wieku zwierząt, to system będzie od nas tego wymagał przed rozpoczęciem sortowania.
Tryby pracy
W celu zmiany trybu pracy na stacji sortującej przejdź do zakładki STACJA SORTUJĄCA.
Następnie wybierz sorter, na którym chcesz zmienić tryb pracy klikając jego kafelek [1]
i klikając zaznaczony przycisk [2].

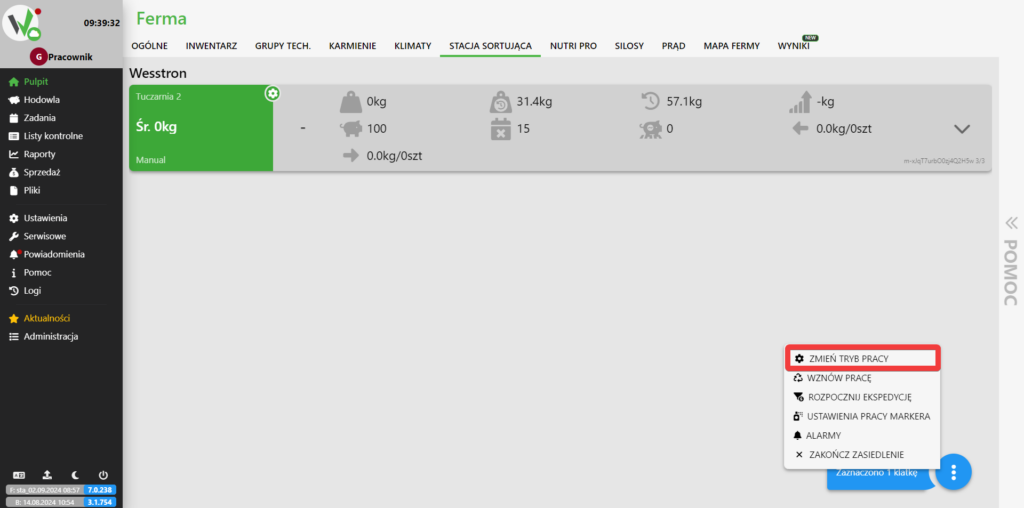

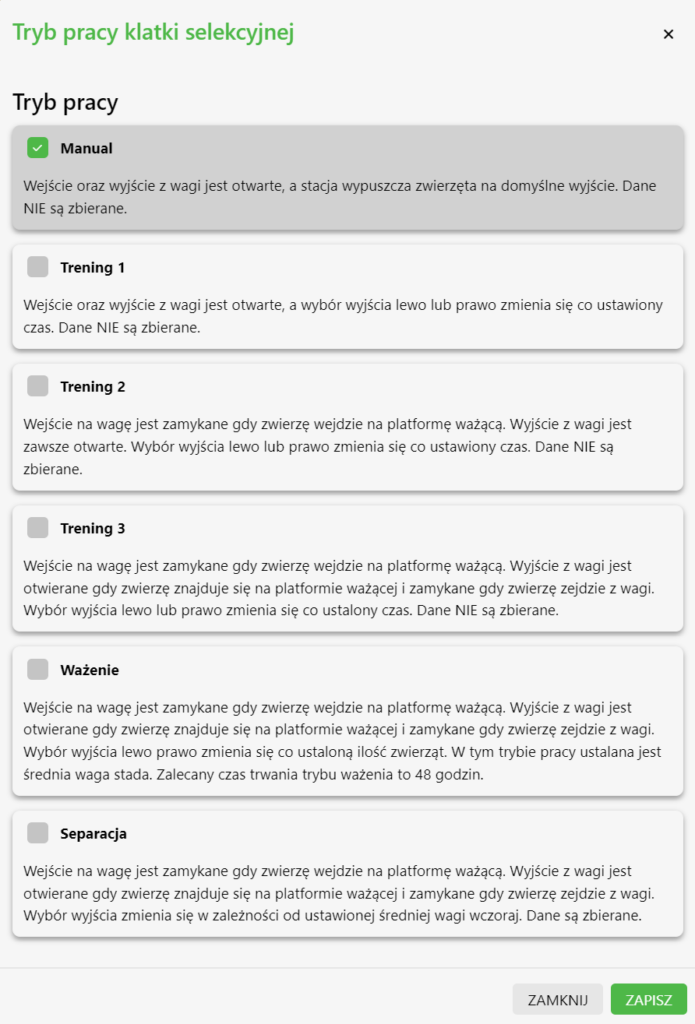

Otworzy się menu, z którego należy wybrać opcję ZMIEŃ TRYB PRACY.
Wybierz tryb pracy, który cię interesuje, a następnie kliknij przycisk zapisu.
Dostępne tryby pracy Nutri SORT
Nutri SORT może pracować w sześciu trybach. Poszczególne tryby służą zarówno do stopniowego przyzwyczajania zwierząt do przechodzenia przez stację, jak i do właściwego ważenia oraz kierowania ich do odpowiednich stref.
Tryb należy dobrać do aktualnego etapu pracy ze stadem. W trybach treningowych stacja stopniowo wprowadza kolejne elementy automatycznego działania bram. Dzięki temu zwierzęta mogą przyzwyczaić się do przechodzenia przez urządzenie przed rozpoczęciem regularnego ważenia i separacji.
Tryby pracy:
- Manual
- Trening 1
- Trening 2
- Trening 3
- Ważenie
- Separacja
Tryb końcowy:
- Ekspedycja
Przed rozpoczęciem właściwej pracy stacji warto przeprowadzić zwierzęta kolejno przez tryby treningowe. Tryb Ważenie służy do ustalenia aktualnej średniej wagi stada, natomiast Separacja wykorzystuje tę informację podczas kierowania zwierząt do odpowiednich wyjść.
Manual

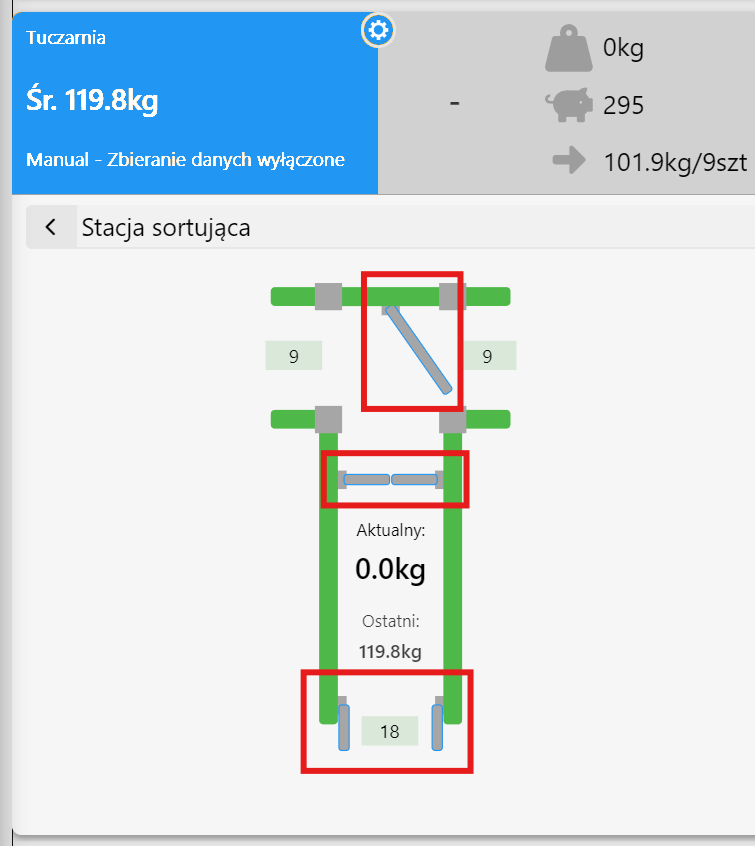

Tryb Manual służy do testowania działania bramek oraz wykonywania czynności diagnostycznych i serwisowych. Umożliwia sprawdzenie poprawności ich pracy oraz przeprowadzenie ewentualnych napraw.
W trybie Manual wejście na wagę oraz wyjście z wagi pozostają otwarte, dane nie są zbierane, a użytkownik sam może obsługiwać pojedynczo otwieranie i zamykanie bramek.
Trening 1
Trening 1 to pierwszy etap przyzwyczajania zwierząt do korzystania ze stacji Nutri SORT. Jest przeznaczony na początkowy okres treningu.
Dni od 1 do 14
W trybie Trening 1 wejście na wagę i wyjście z wagi pozostają cały czas otwarte, dzięki czemu zwierzęta mogą swobodnie przechodzić przez stację.
Lewe i prawe wyjście są przełączane co określony czas. Częstotliwość zmiany można ustawić w konfiguracji stacji za pomocą parametru czasu zmiany wyjścia w treningu.
W tym trybie dane nie są zbierane – stacja nie rejestruje wagi ani przejść zwierząt.
Trening 2
Trening 2 to kolejny etap przygotowania zwierząt do automatycznej pracy stacji. Wprowadza działanie bramy wejściowej, przy zachowaniu swobodnego wyjścia z platformy ważącej.
Dni od 15 do 21
W trybie Trening 2 wejście na wagę zamyka się po wejściu zwierzęcia na platformę, natomiast wyjście z wagi pozostaje cały czas otwarte.
Podobnie jak w Treningu 1, stacja przełącza lewe i prawe wyjście co ustawiony czas. Kierunek nie zależy jeszcze od wagi zwierzęcia.
W tym trybie dane nie są zbierane.
Trening 3
Trening 3 to ostatni etap przygotowania zwierząt do właściwego ważenia i separacji. W tym trybie zwierzęta przyzwyczajają się do pełnego, automatycznego cyklu pracy bram.
Dni od 22 do 28
W trybie Trening 3 wejście na wagę zamyka się po wejściu zwierzęcia na platformę. Brama wyjściowa otwiera się, gdy zwierzę znajduje się na wadze, a następnie zamyka się po jego zejściu.
Lewe i prawe wyjście są przełączane co określony czas, niezależnie od wagi zwierzęcia.
W tym trybie dane nie są zbierane.
Ważenie
Tryb Ważenie służy do rejestrowania masy zwierząt oraz wyznaczenia aktualnej średniej wagi stada. Uzyskane dane są wykorzystywane w kolejnych etapach pracy stacji.
Dni od 29 do 30
W trybie Ważenie stacja wykonuje właściwy cykl pomiarowy. Po wejściu zwierzęcia na platformę brama wejściowa zostaje zamknięta, a brama wyjściowa otwiera się i zamyka po jego zejściu.
Lewe i prawe wyjście są przełączane po przejściu ustawionej liczby zwierząt. Liczbę zwierząt kierowanych na poszczególne strony można określić w konfiguracji stacji.
W tym trybie rejestrowane są waga i przejścia zwierząt.
Zalecany czas pracy w trybie Ważenie wynosi do 48 godzin.
W przypadku kiedy świnia nie będzie chciała zejść z wagi, brama wejściowa zostanie otwarta po 10 sekundach.
Separacja

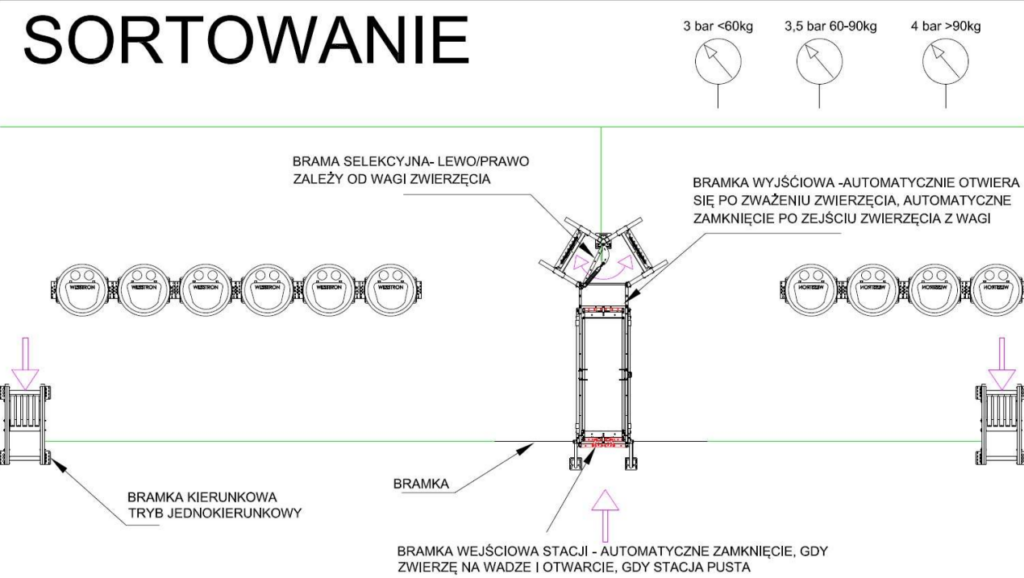

Tryb Separacja służy do automatycznego rozdzielania zwierząt na podstawie ich masy. Stacja wykorzystuje wcześniej ustaloną średnią wagę jako punkt odniesienia do wyboru odpowiedniego wyjścia.
Od 30. dnia
W trybie Separacja brama wejściowa zamyka się po wejściu zwierzęcia na platformę ważącą. Brama wyjściowa otwiera się podczas ważenia i zamyka po zejściu zwierzęcia z platformy.
Kierunek wyjścia nie zależy od czasu. Stacja porównuje aktualną wagę zwierzęcia ze średnią wagą z poprzedniego dnia i na tej podstawie kieruje je na odpowiednią stronę. To, po której stronie mają znaleźć się cięższe zwierzęta, można określić w konfiguracji stacji.
W tym trybie dane są zbierane.
Ekspedycja
Tryb Ekspedycja służy do wyboru i wypuszczania zwierząt przeznaczonych na sprzedaż. Umożliwia określenie zakresu masy oraz liczby zwierząt, które mają zostać skierowane do wyjścia ekspedycyjnego.
W przeciwieństwie do pozostałych trybów Ekspedycja nie jest wybierana w ustawieniach trybu pracy stacji, lecz uruchamiana jako osobny proces.
Rozpoczęcie ekspedycji

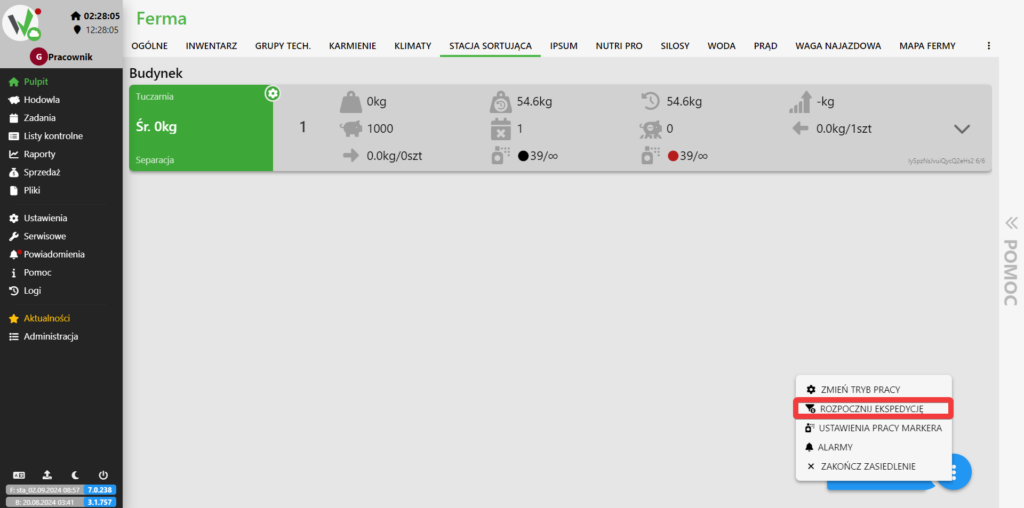

Żeby rozpocząć ekspedycję należy otworzyć menu urządzenia i wybrać opcję ROZPOCZNIJ EKSPEDYCJĘ.
Przed rozpoczęciem ekspedycji należy określić:
- zakres wagi zwierząt przeznaczonych na ekspedycję [1] – dolną i górną granicę masy zwierząt, które mają zostać zakwalifikowane do sprzedaży,
- liczbę zwierząt do wypuszczenia [2] – można ustawić określoną liczbę zwierząt lub wybrać opcję bez limitu.
Następnie należy wcisnąć ROZPOCZNIJ [3].
Podczas ekspedycji stacja wykorzystuje aktualny pomiar masy zwierzęcia do sprawdzenia, czy mieści się ono w ustawionym zakresie. Zwierzęta zakwalifikowane do sprzedaży są kierowane na prawą stronę stacji.
Przykładowo, jeżeli ustawiony zostanie zakres 50–70 kg, do ekspedycji będą kwalifikowane zwierzęta, których zmierzona masa mieści się w tym przedziale. Jeżeli dodatkowo ustawiony zostanie limit liczby zwierząt, to po przekroczeniu limitu, zwierzęta mieszczące się w zakresie będą kierowane w przeciwnym kierunku.
Zakończenie ekspedycji

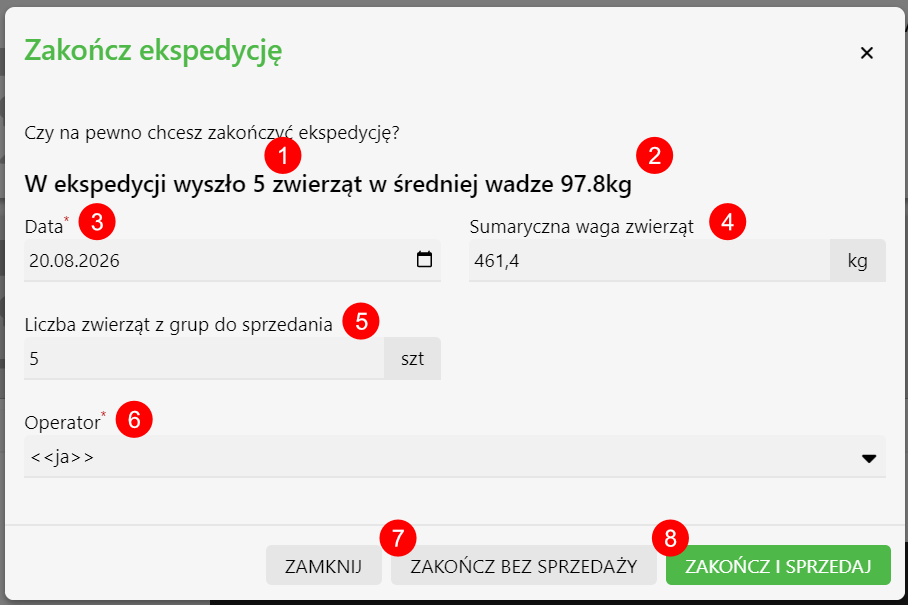

Po zakończeniu wydawania zwierząt należy ponownie otworzyć menu i wybrać opcję zakończenia ekspedycji. Przed jej zamknięciem system wyświetla podsumowanie procesu, obejmujące między innymi:
- liczbę zwierząt, które wyszły w ramach ekspedycji [1],
- ich średnią wagę [2],
- datę ekspedycji [3],
- sumaryczną wagę zwierząt [4],
- liczbę zwierząt z grup przeznaczonych do sprzedaży [5].
Przed zakończeniem należy również wskazać operatora [6]odpowiedzialnego za przeprowadzenie ekspedycji.
Do zakończenia ekspedycji mamy dwie opcje:
- ZAKOŃCZ BEZ SPRZEDAŻY [7] – kończy proces ekspedycji
- ZAKOŃCZ I SPRZEDAJ [8] – kończy proces ekspedycji i przekierowuje do formularza sprzedaży
