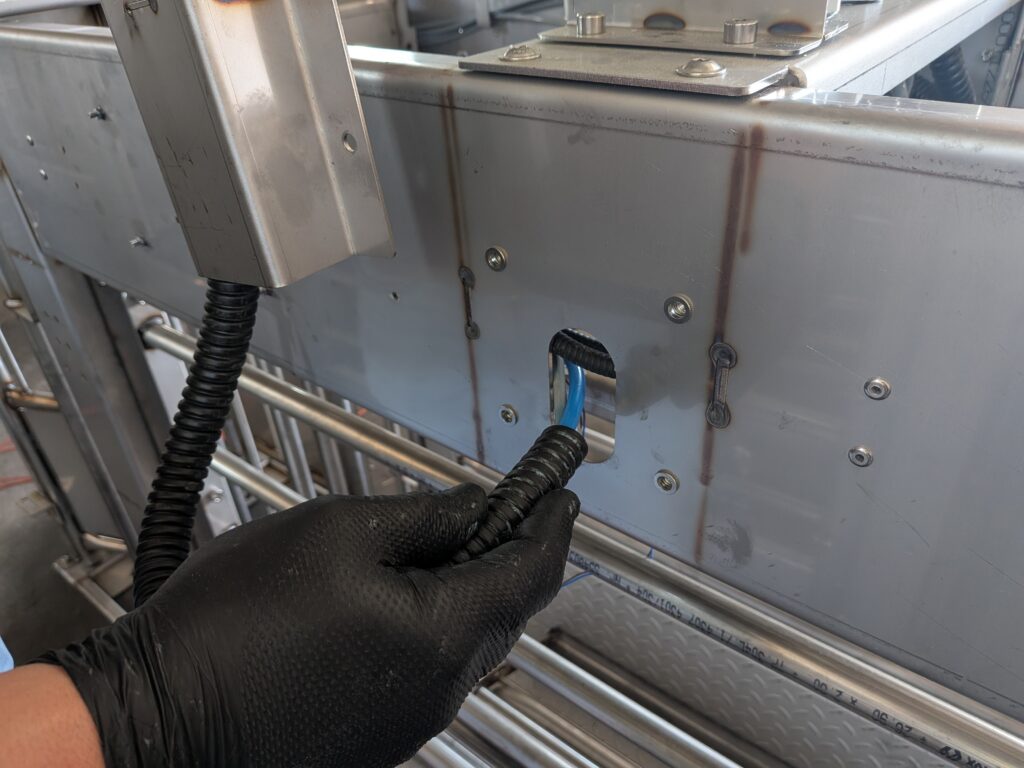

1. Przeprowadzenie przewodów

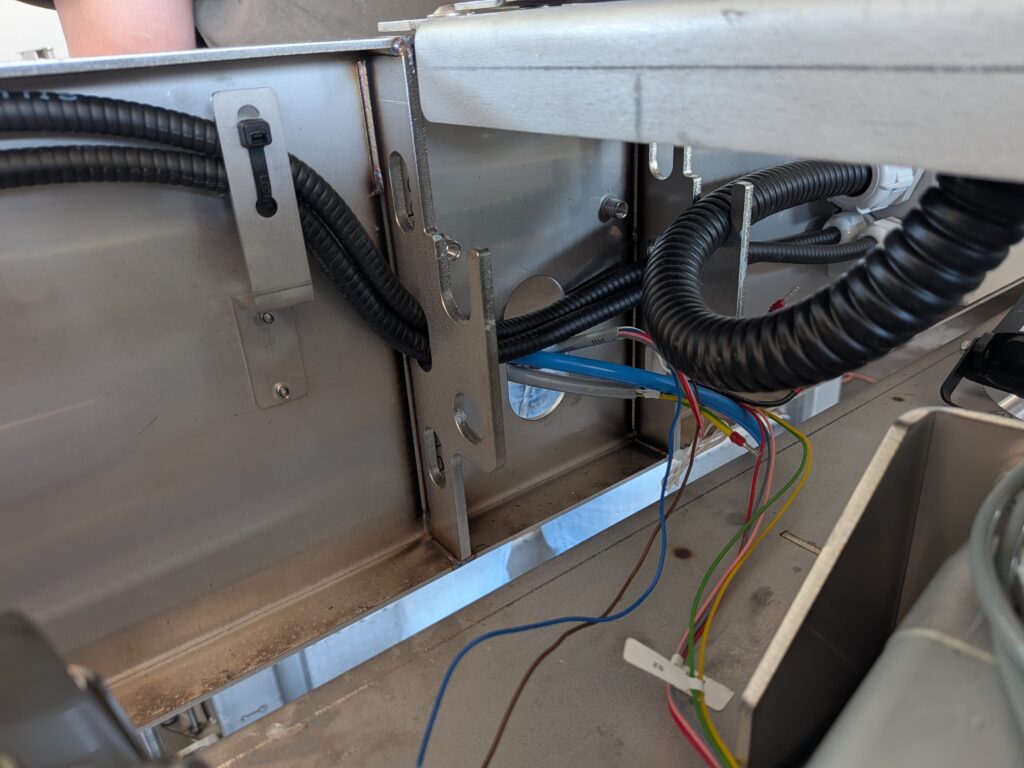

Pierwszym krokiem jest przełożenie kabli, wtyczek, przewodu pneumatycznego oraz peszla przez otwór montażowy znajdujący się po lewej stronie klatki.

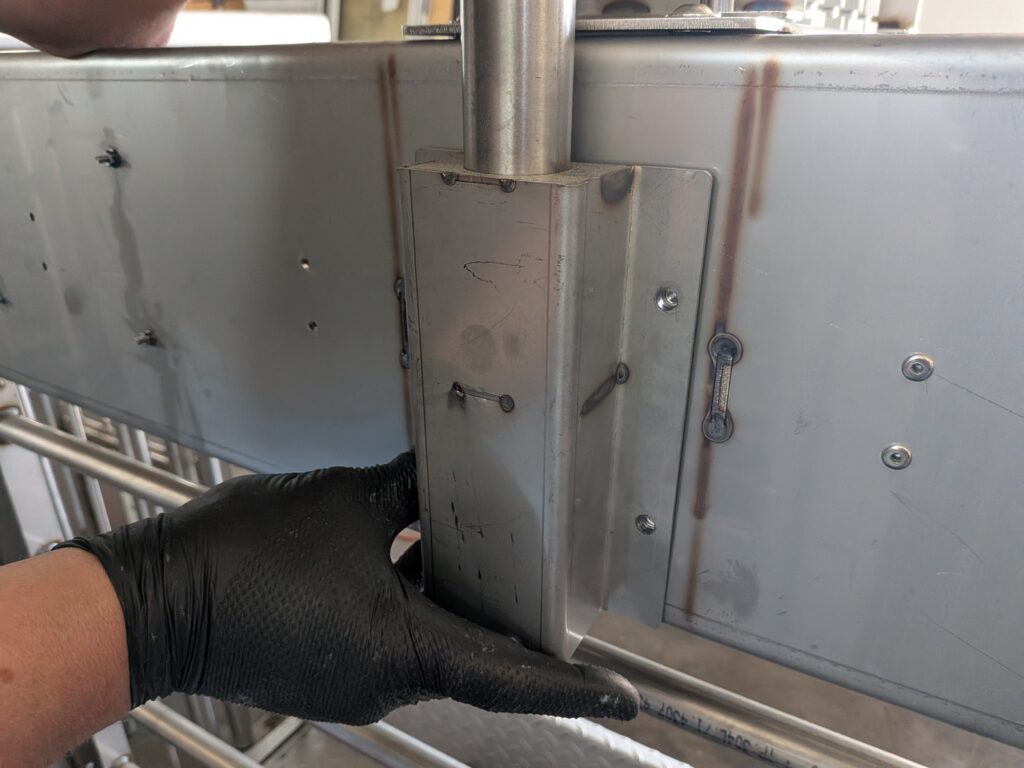

2. Montaż słupka

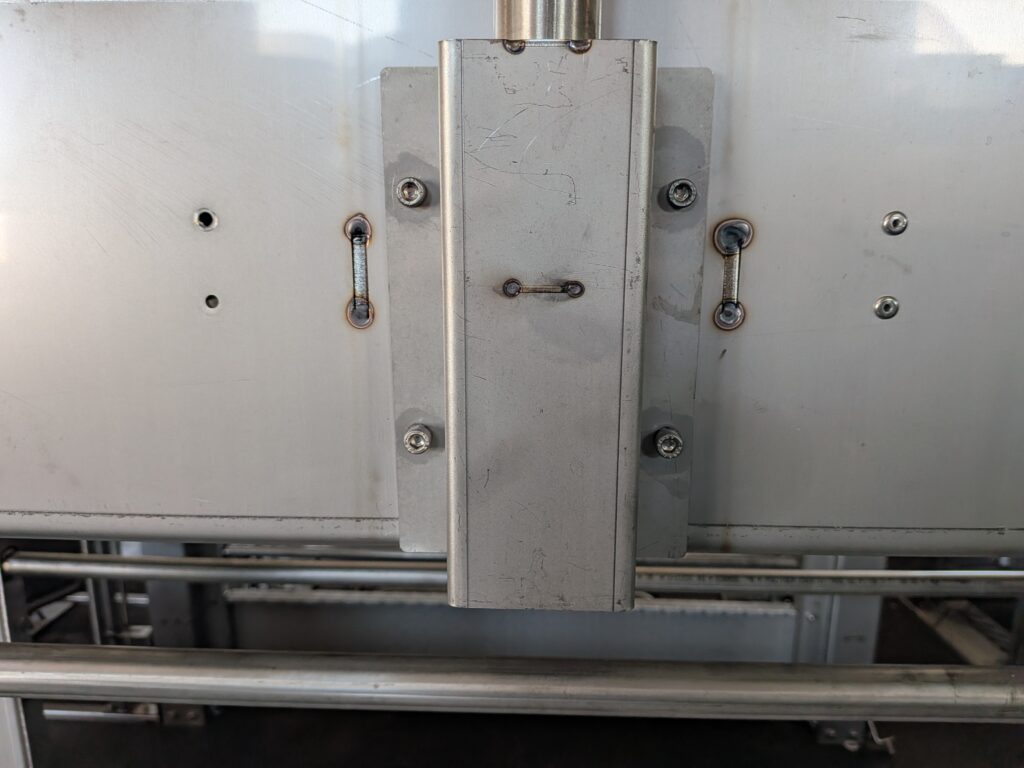

Po przełożeniu przewodów należy przykręcić słupek za pomocą 4 śrub imbusowych M6 × 16 mm. Śruby znajdują się w zestawie montażowym.

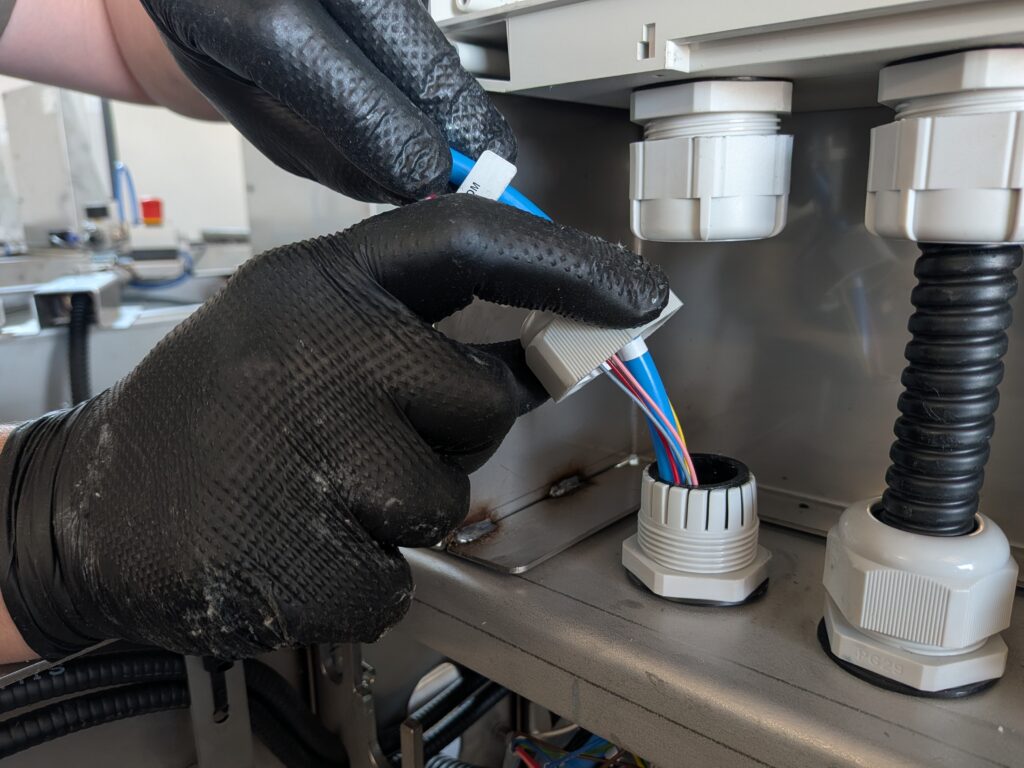

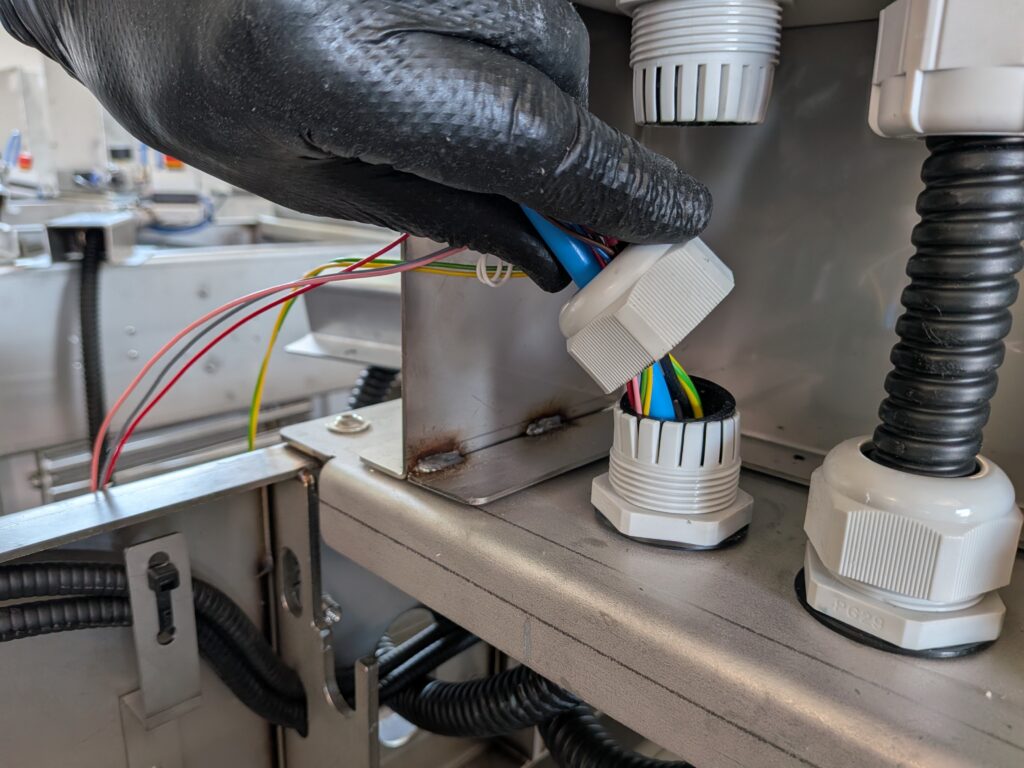

3. Przeprowadzenie przewodów do sterownika

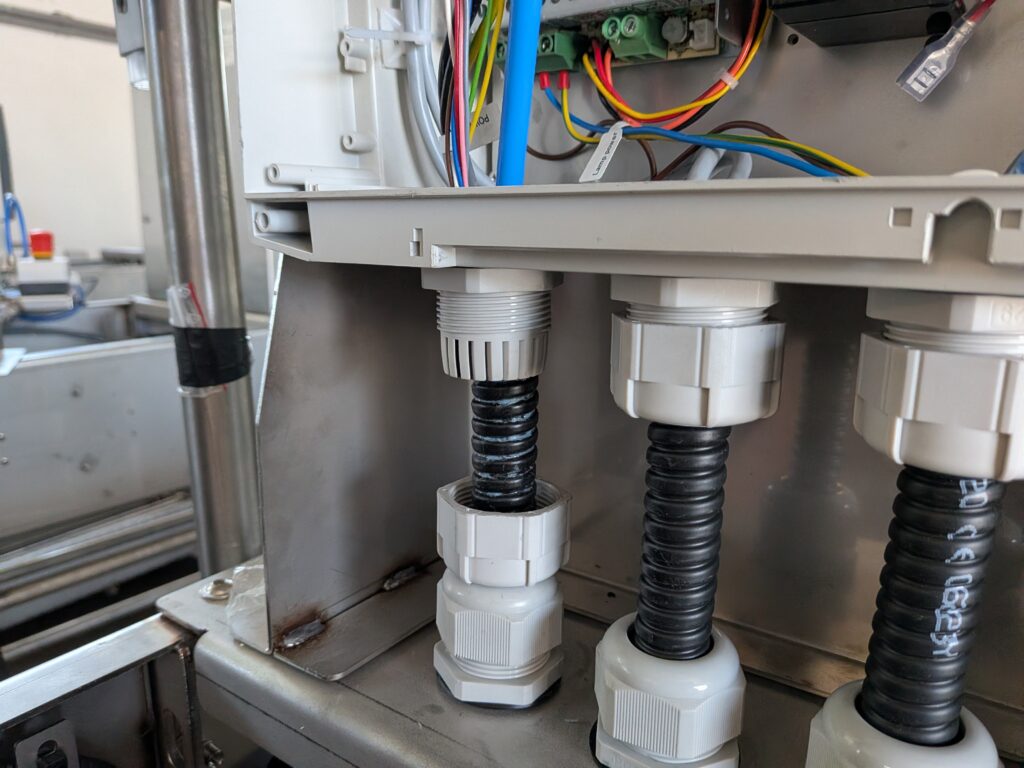

Od spodu obudowy sterownika należy przeprowadzić wtyczki, przewody oraz przewód pneumatyczny przez dolny przepust kablowy.
4. Dokręcenie przepustu
Po przełożeniu wszystkich przewodów należy dokręcić nakrętkę przepustu kablowego.

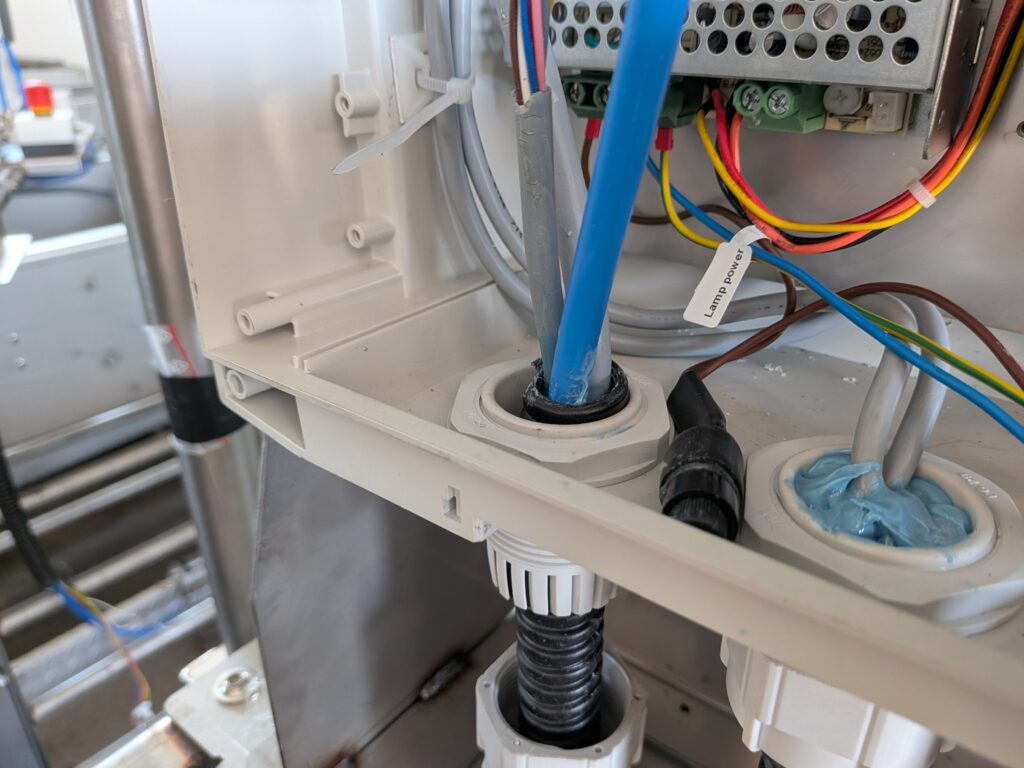

5. Górny przepust
Pozostałe przewody należy przeprowadzić przez górny przepust kablowy.

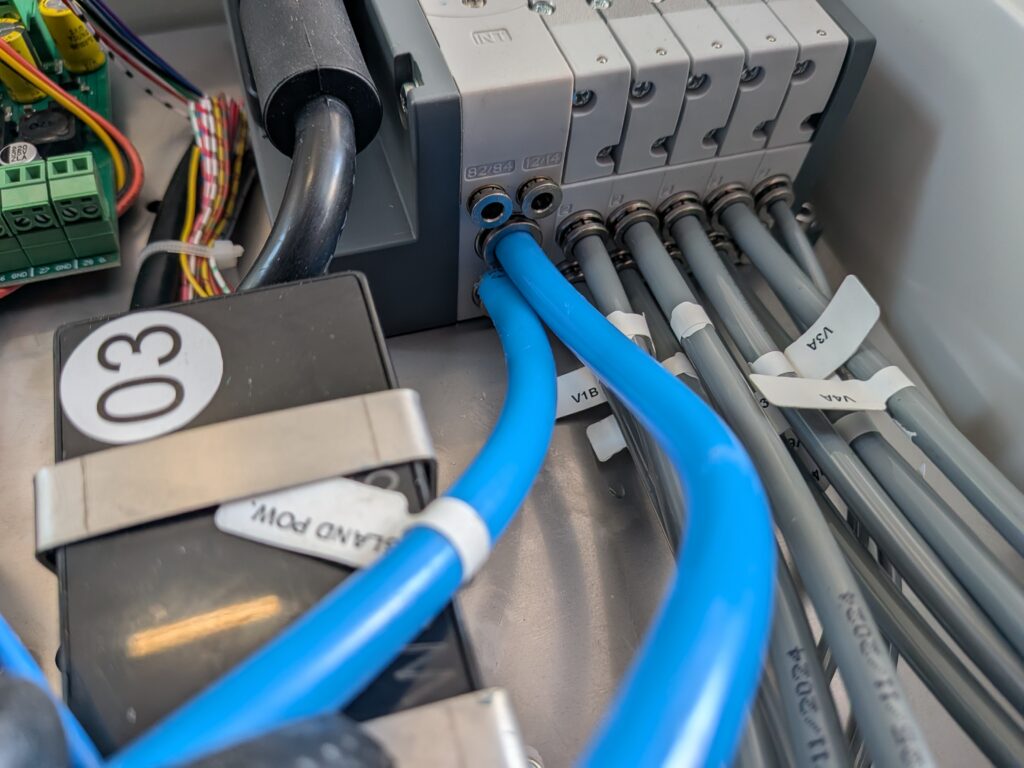

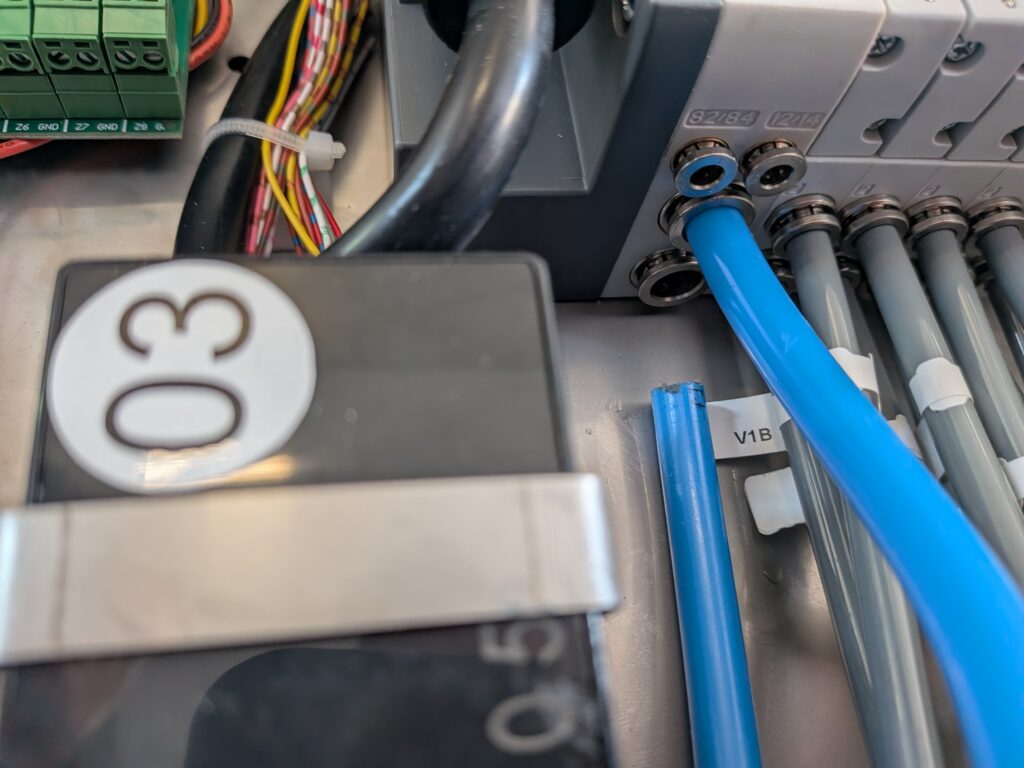

6. Podłączenie przewodu pneumatycznego
Przewód pneumatyczny należy podłączyć do wyspy zaworowej.
7. Podłączenie zasilania

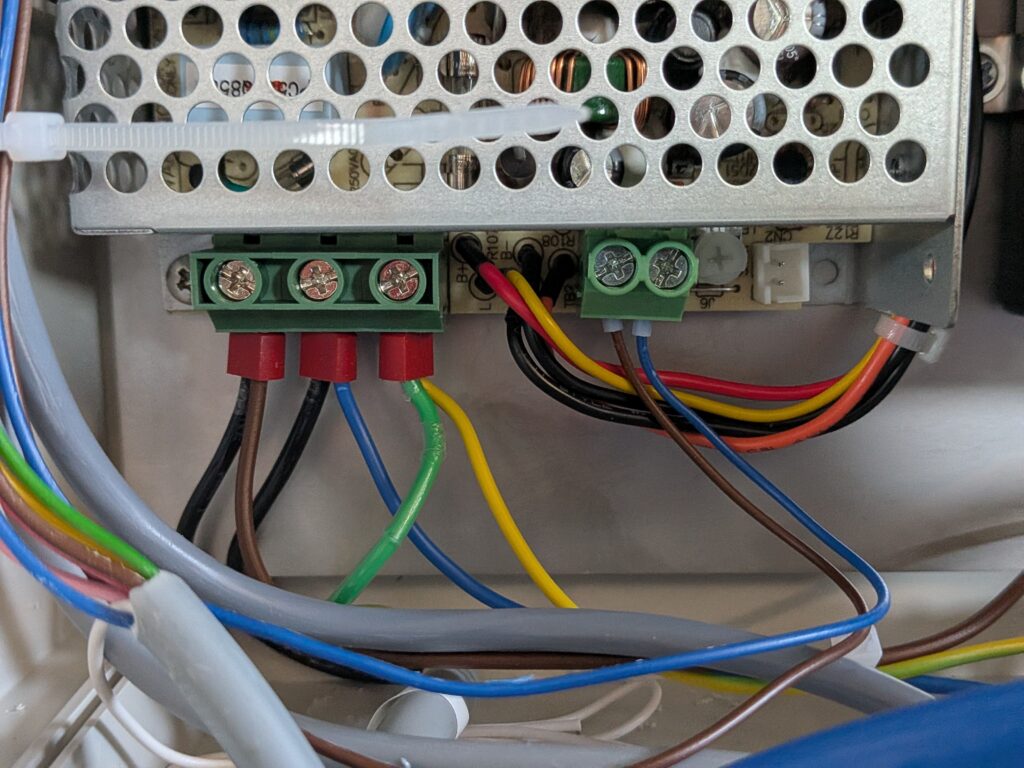

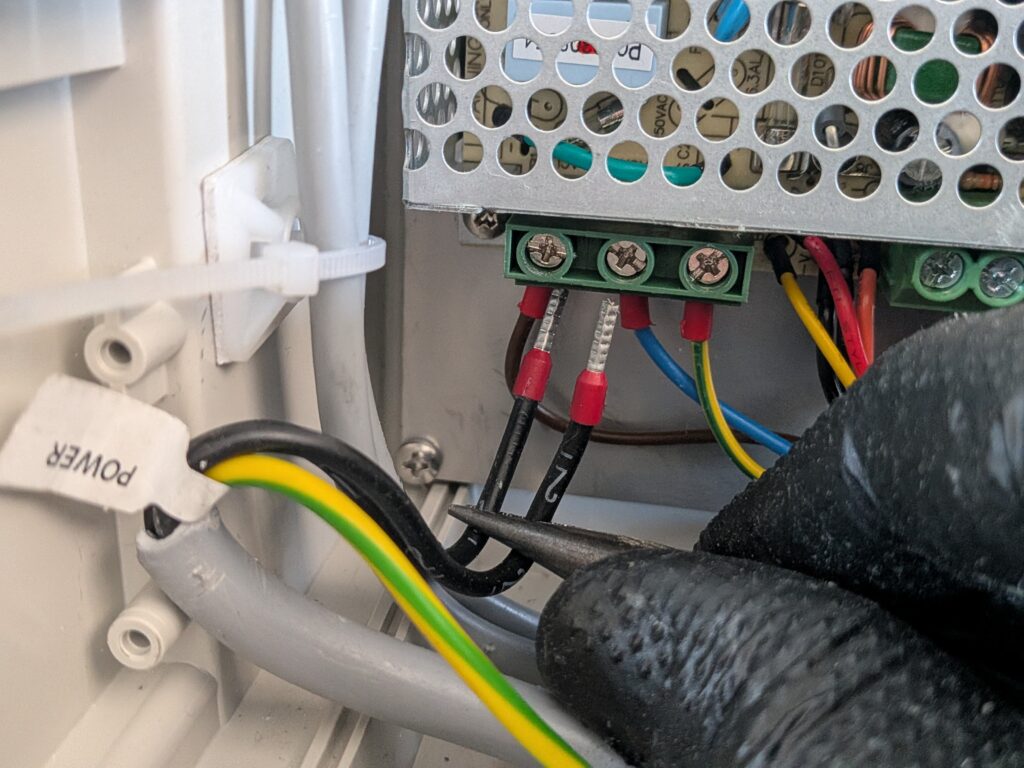

Wtyczkę POWER należy podłączyć do gniazda zasilania zgodnie z oznaczeniami:
- 1 – faza (L)
- 2 – przewód neutralny (N)
- 3 – przewód ochronny (PE)

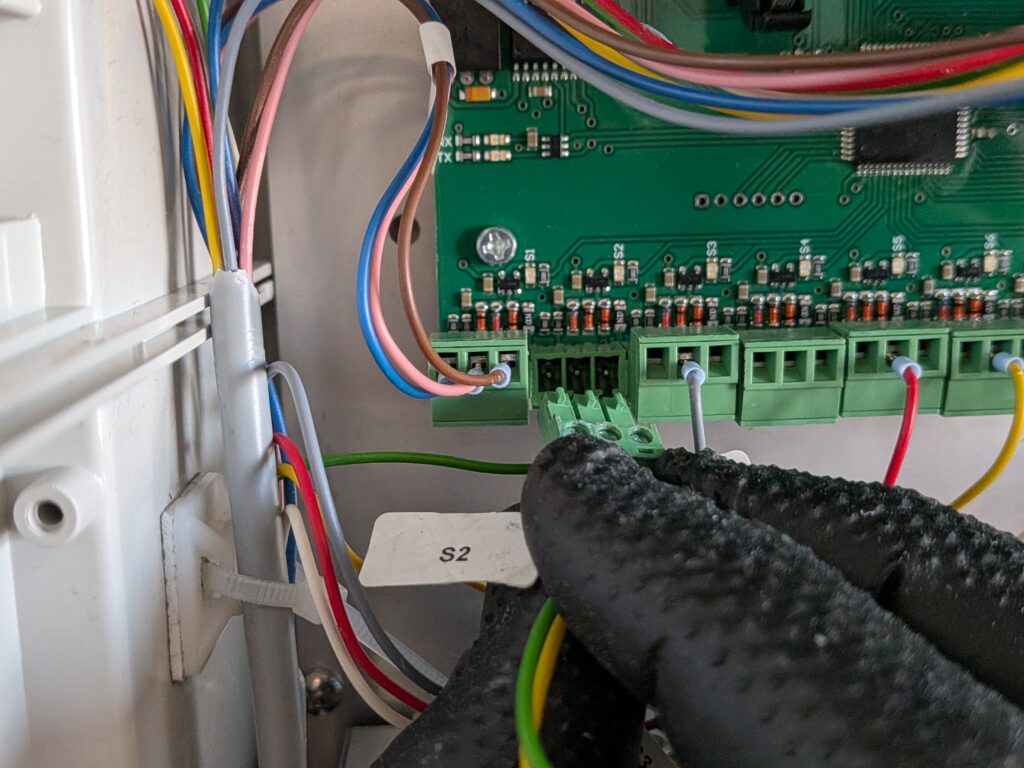

8. Podłączenie złącza S2
Wtyczkę S2 należy podłączyć do gniazda oznaczonego S2.

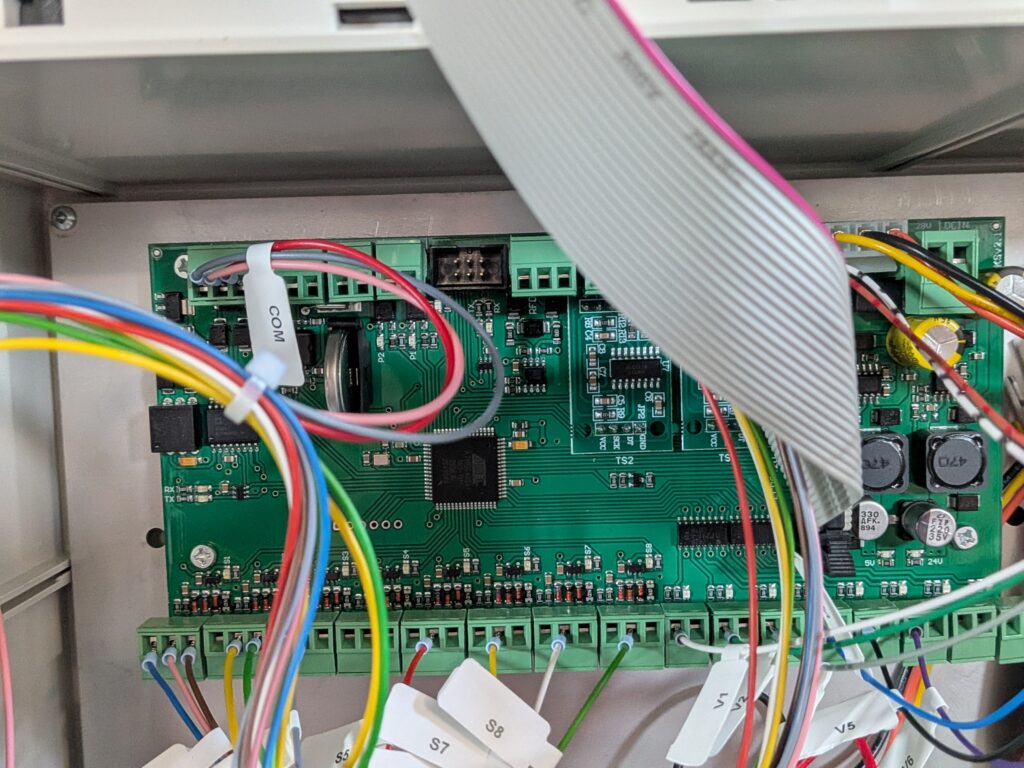

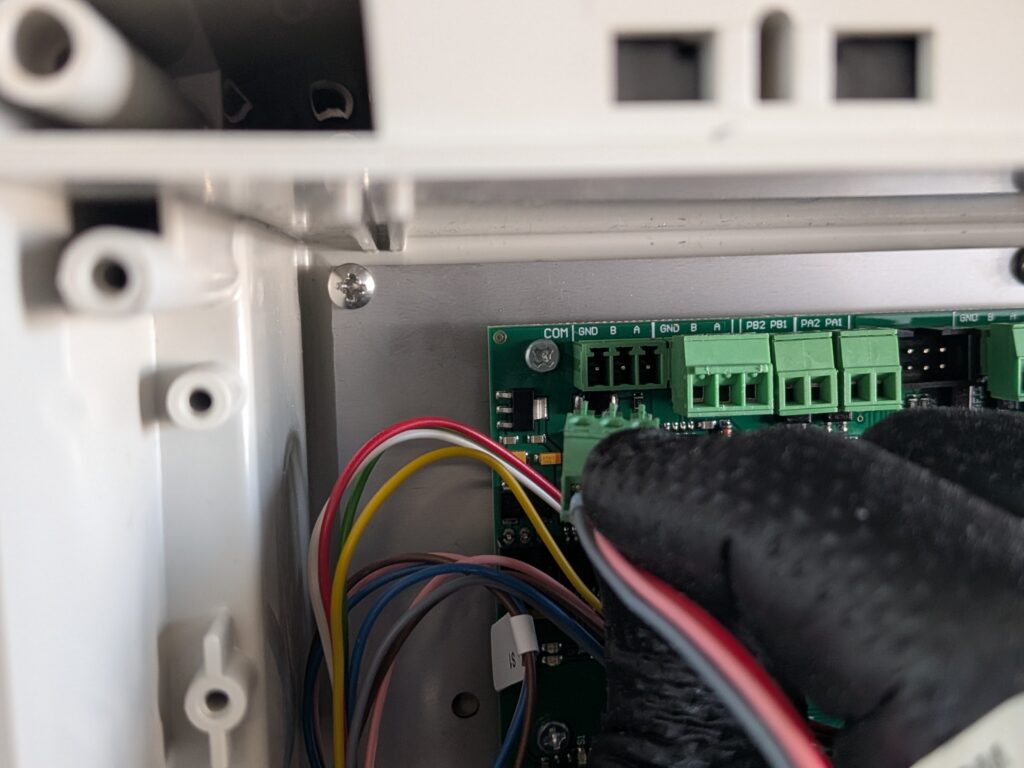

9. Podłączenie złącza COM
Wtyczkę COM należy podłączyć do gniazda COM.

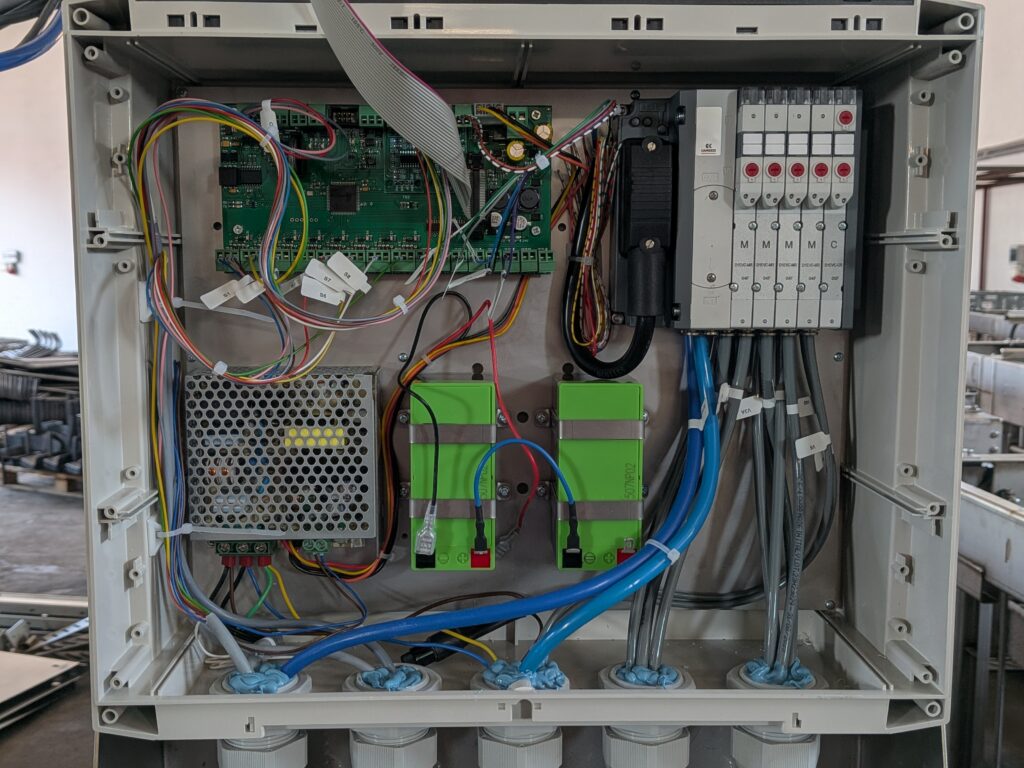

10. Kontrola poprawności montażu
Po wykonaniu wszystkich połączeń sterownik powinien wyglądać jak na poniższym zdjęciu.
