Jak dodać Nutri SORT do aplikacji?

Zakładka urządzenia

Po zalogowaniu się przejdź do zakładki „Ustawienia”.

Panel Fetura CLOUD z zaznaczoną na czerwono pozycją "Ustawienia" w lewym menu bocznym.

Następnie przejdź do zakładki „Urządzenia”.

Ekran Ustawienia z kafelkiem "Urządzenia" zaznaczonym na czerwono, służącym do zarządzania urządzeniami na fermie.

Następnie przejdź do zakładki „Zarządzanie urządzeniami”.

Ekran Urządzenia z pozycją "Zarządzanie urządzeniami" zaznaczoną na czerwono w liście opcji.

Następnie kliknij zaznaczony przycisk.

Ekran Zarządzanie urządzeniami (pusta lista) z zielonym przyciskiem plus w prawym dolnym rogu wskazanym czerwoną strzałką, służącym do dodania nowego urządzenia.

Wybierz Stacja sortująca dwudrożna.

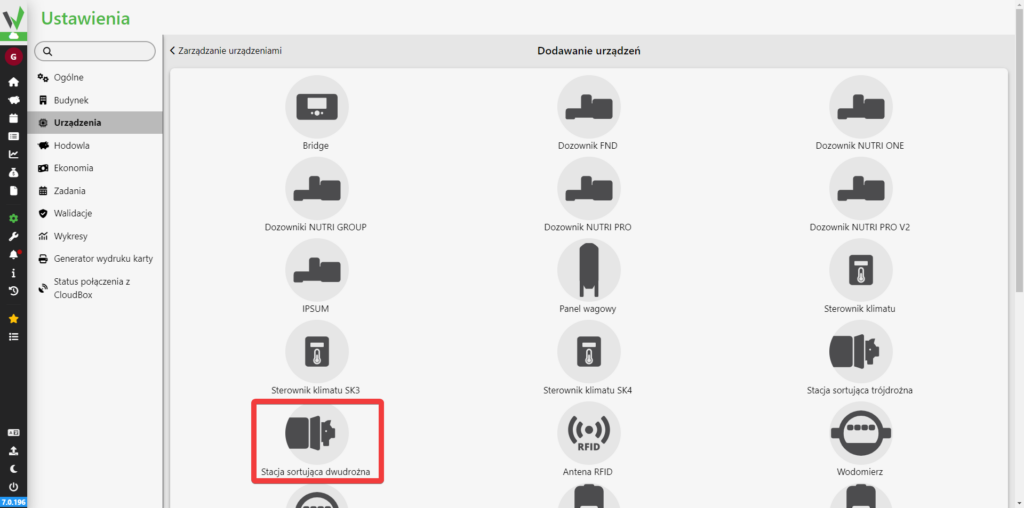

Ekran Dodawanie urządzeń z ikoną Stacja sortująca dwudrożna zaznaczoną czerwoną ramką. Widoczny katalog typów urządzeń możliwych do dodania w Fetura CLOUD: Bridge, Dozownik FND, Dozownik NUTRI ONE, Dozowniki NUTRI GROUP, Dozownik NUTRI PRO, Dozownik NUTRI PRO V2, IPSUM, Panel wagowy, Sterownik klimatu, Sterownik klimatu SK3, Sterownik klimatu SK4, Stacja sortująca trójdrożna, Stacja sortująca dwudrożna, Antena RFID, Wodomierz. Poniżej widocznego obszaru lista zawiera kolejne pozycje.

Dodawanie stacji sortującej

Podaj jaką nazwę [1] ma mieć stacja sortująca, jaki jest jej adres [2], do jakiego Bridge’a [3] jest podłączona, jaka jest jej wersja sprzętu [4] ], własny numer [5] do wyświetlania
i jakie stacja ma podłączone dodatki [6].

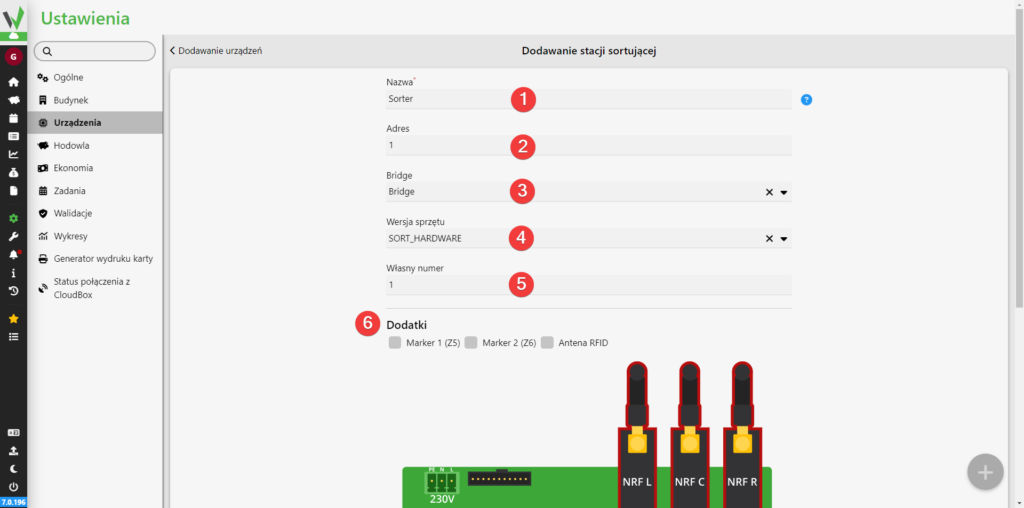

Formularz Dodawanie stacji sortującej z ponumerowanymi na czerwono polami: [1] Nazwa, [2] Adres, [3] Bridge, [4] Wersja sprzętu, [5] Własny numer oraz [6] sekcja Dodatki z opcjami Marker 1, Marker 2 i Antena RFID.

Następnie wybierz, do którego interfejsu podłączona jest stacja sortująca klikając w odpowiednie złącze [1][2].

Schemat płytki Bridge w kreatorze dodawania urządzenia, na którym klika się złącze, do którego podłączona jest stacja sortująca; złącza RS485-1 i RS485-2 są oznaczone czerwonymi numerami 1 i 2. Pełny opis listew widocznych na schemacie: u góry po lewej zasilanie 230V z zaciskami PE, N, L; na dole kolejno CAN-1 (L, GND, H), CAN-2 (L, GND, H), RS485-1 (B, GND, A), RS485-2 (B, GND, A), RS422 (Rx+, Rx-, Tx-, Tx+) oraz dodatkowa listwa trzyzaciskowa. W górnej części płytki trzy gniazda anten oznaczone NRF L, NRF C i NRF R.

W ostatnim kroku kliknij zaznaczony przycisk, żeby dodać stację sortującą do aplikacji.

Schemat płytki sterownika z zaznaczonymi na czerwono złączami CAN i RS485 oraz zielonym przyciskiem plus w prawym dolnym rogu wskazanym czerwoną strzałką, służącym do dodania stacji sortującej do aplikacji.
