Podłączenie i Konfiguracja Wejść Cyfrowych dla FarmWatch Pro

1. Informacje ogólne

Centrala FarmWatch Pro umożliwia obsługę maksymalnie 8 wejść cyfrowych, przeznaczonych do współpracy z różnego rodzaju czujnikami i urządzeniami zewnętrznymi.

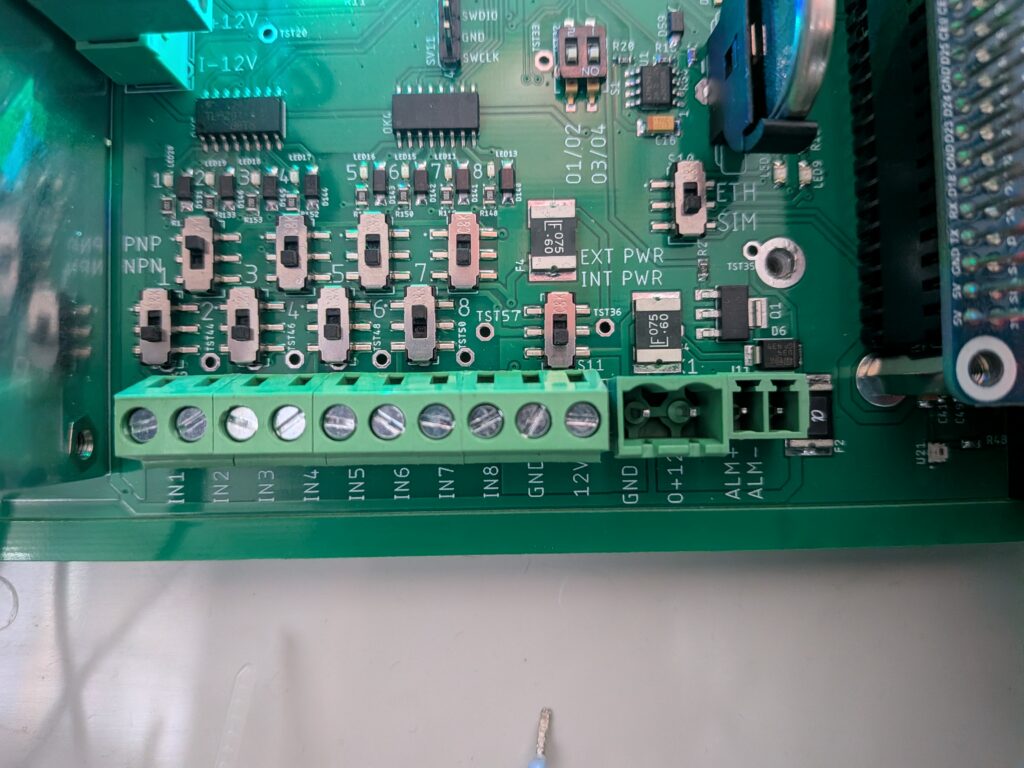

Zbliżenie na dolną część zielonej płyty głównej (PCB) urządzenia FarmWatch Pro. Na dole znajduje się długa, zielona listwa zaciskowa ze złączami opisanymi jako wejścia cyfrowe od IN1 do IN8, a także stykami masy (GND) i zasilania (12V). Powyżej listwy umieszczono sekcje fizycznych przełączników suwakowych służących do sprzętowej konfiguracji parametrów pracy tych wejść.

Każde wejście może pracować w jednym z dwóch trybów zasilania:

  • INT PWR (Internal Power) – urządzenie jest zasilane z centrali FarmWatch Pro lub z własnego źródła zasilania
  • EXT PWR (External Power) – urządzenie wymaga zewnętrznego zasilania, najczęściej 24 V DC.

1.1Konfiguracja trybu pracy

Przed podłączeniem urządzenia należy określić sposób jego zasilania i odpowiednio skonfigurować wejście.

Wybór trybu odbywa się za pomocą przełącznika (suwaka) znajdującego się przy danym wejściu.

Dostępne są dwa ustawienia:

  • INT PWR – dla urządzeń zasilanych z centrali lub posiadających własne źródło zasilania 12V DC.
  • EXT PWR – dla urządzeń wymagających zewnętrznego zasilania 24 V DC.

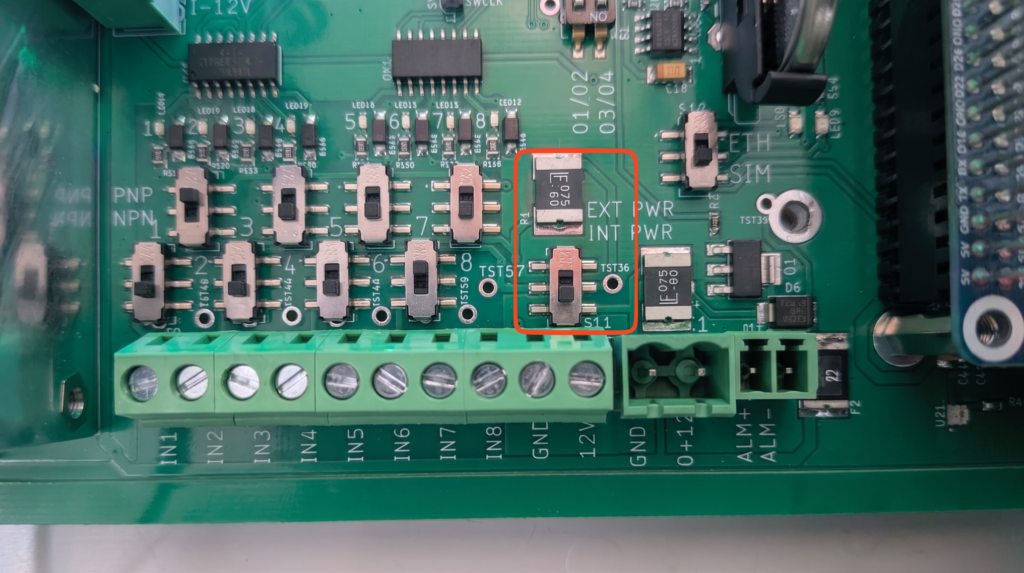

Fragment płyty głównej z czerwoną ramką zaznaczającą pojedynczy przełącznik suwakowy umieszczony po prawej stronie od bloku wejść cyfrowych. Przełącznik ten ma dwa stany opisane na płycie: przesunięcie go w górę ("EXT PWR") przygotowuje układ na zasilanie czujników z osobnego, zewnętrznego zasilacza, natomiast przesunięcie w dół ("INT PWR") sprawia, że wejścia wykorzystują zasilanie bezpośrednio z płyty głównej FarmWatch Pro.

UWAGA
Nieprawidłowe ustawienie przełącznika lub błędne podłączenie przewodów może spowodować nieprawidłową pracę urządzenia, a w skrajnych przypadkach doprowadzić do jego uszkodzenia. Przed podłączeniem zawsze należy zapoznać się z dokumentacją producenta czujnika.

1.2 Podłączenie urządzeń INT PWR

Dla urządzeń pracujących w trybie INT PWR należy wykonać następujące połączenia:

  1. Podłączyć przewód GND do zacisku GND.
  2. Podłączyć przewód zasilający do zacisku zasilania znajdującego się po lewej stronie złącza.
  3. Przewód sygnałowy podłączyć do odpowiedniego wejścia IN1–IN8.

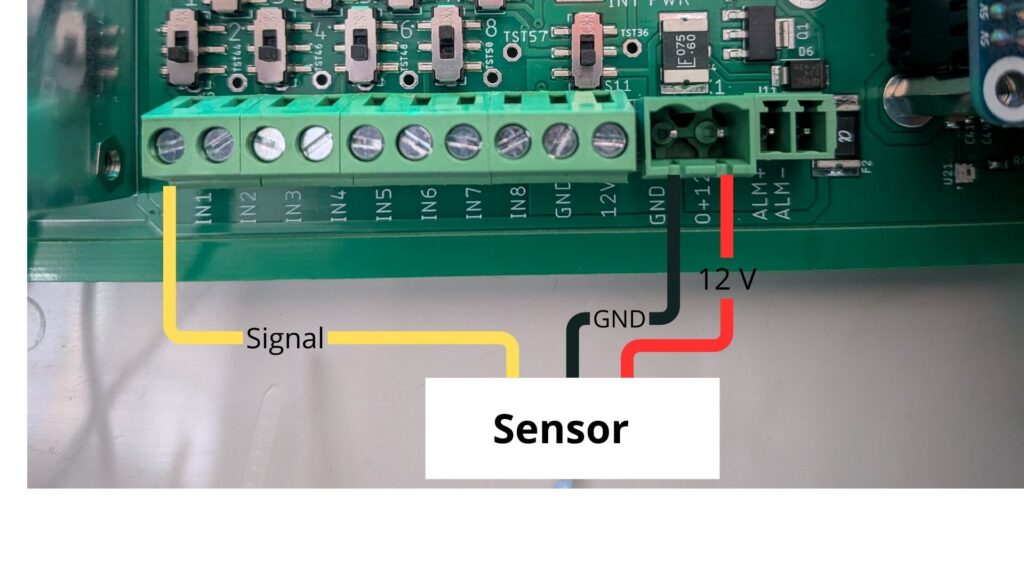

Schemat graficzny nałożony na zdjęcie płyty głównej, prezentujący prawidłowe podłączenie czujnika z wykorzystaniem wewnętrznego zasilania urządzenia (tryb INT PWR). Przewód sygnałowy z czujnika (oznaczony żółtą linią i podpisem "Signal") jest wpięty w złącze "IN1". Czarny przewód masy ("GND") oraz czerwony przewód zasilający ("12 V") wychodzące z czujnika są podłączone bezpośrednio do gniazd "GND" i "12V" na zielonej listwie zaciskowej FarmWatch Pro.

1.3 Podłączenie urządzeń EXT PWR

Dla urządzeń wymagających zewnętrznego zasilania należy:

  1. Podłączyć przewód sygnałowy do odpowiedniego wejścia IN1–IN8.
  2. Podłączyć zewnętrzne źródło zasilania 24 V DC do dedykowanego złącza zasilającego.

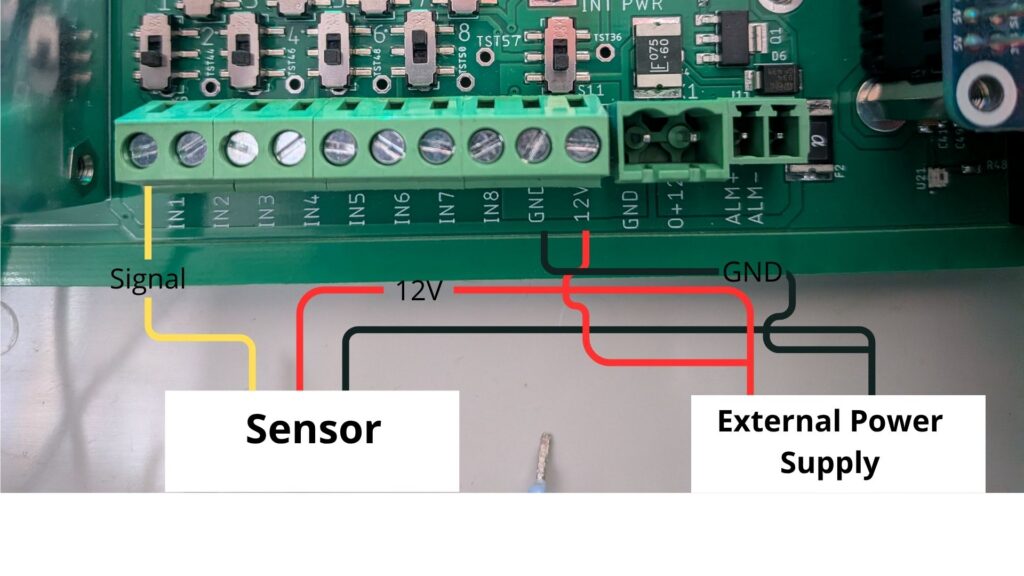

Schemat graficzny prezentujący prawidłowe podłączenie czujnika z wykorzystaniem odrębnego źródła zasilania (tryb EXT PWR). Żółty przewód sygnałowy ("Signal") z bloku "Sensor" jest wpięty w gniazdo "IN1" na płycie. Czerwony przewód ("12V") z czujnika trafia bezpośrednio do zasilacza zewnętrznego ("External Power Supply"). Czarny przewód masy ("GND") z czujnika łączy się z masą na zasilaczu zewnętrznym, z którego z kolei poprowadzony jest dodatkowy, wspólny przewód masy wpięty w złącze "GND" na zielonej listwie płyty głównej urządzenia.

1.4 Typy sygnałów wejściowych

FarmWatch Pro współpracuje z urządzeniami wykorzystującymi dwa najpopularniejsze standardy wyjść cyfrowych.

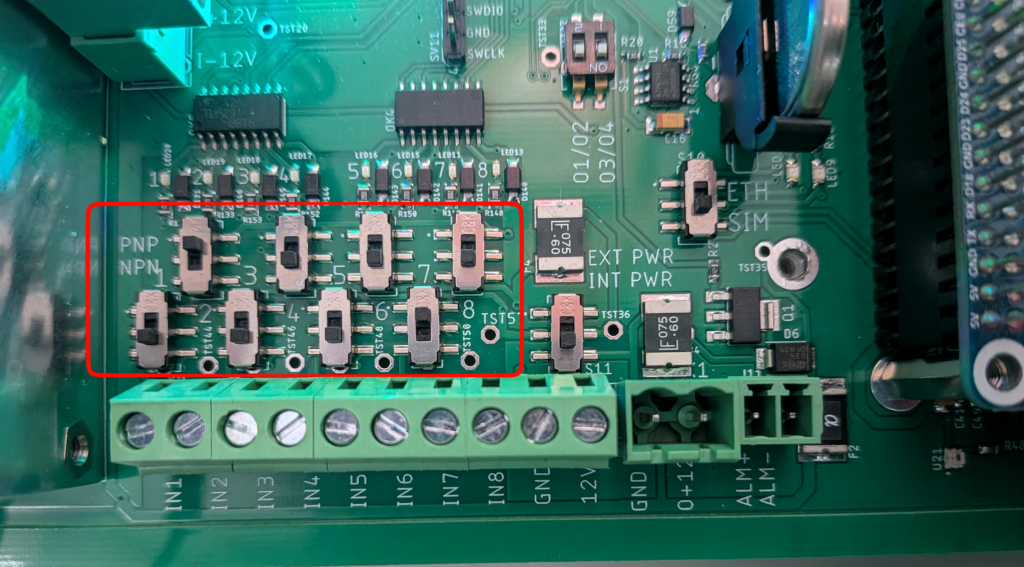

Fragment płyty głównej z czerwoną ramką wyróżniającą blok ośmiu małych przełączników suwakowych, oznaczonych cyframi od 1 do 8. Każdy przełącznik odpowiada jednemu wejściu cyfrowemu na liście zaciskowej poniżej (od IN1 do IN8). Użytkownik przesuwa te suwaki w górę lub w dół, aby ustawić logikę działania czujnika: pozycja górna oznacza tryb "PNP", a pozycja dolna tryb "NPN".

PNP (wyjście dodatnie)

Po aktywacji czujnika na wyjściu pojawia się dodatnie napięcie zasilania (najczęściej +24 V DC).

NPN (wyjście typu otwarty kolektor)

Po aktywacji czujnika wyjście zostaje zwarte do masy (GND / 0 V).

Informację o typie wyjścia czujnika należy sprawdzić w dokumentacji technicznej producenta urządzenia.
