Jak podłączyć sterownik klimatu SK-3?

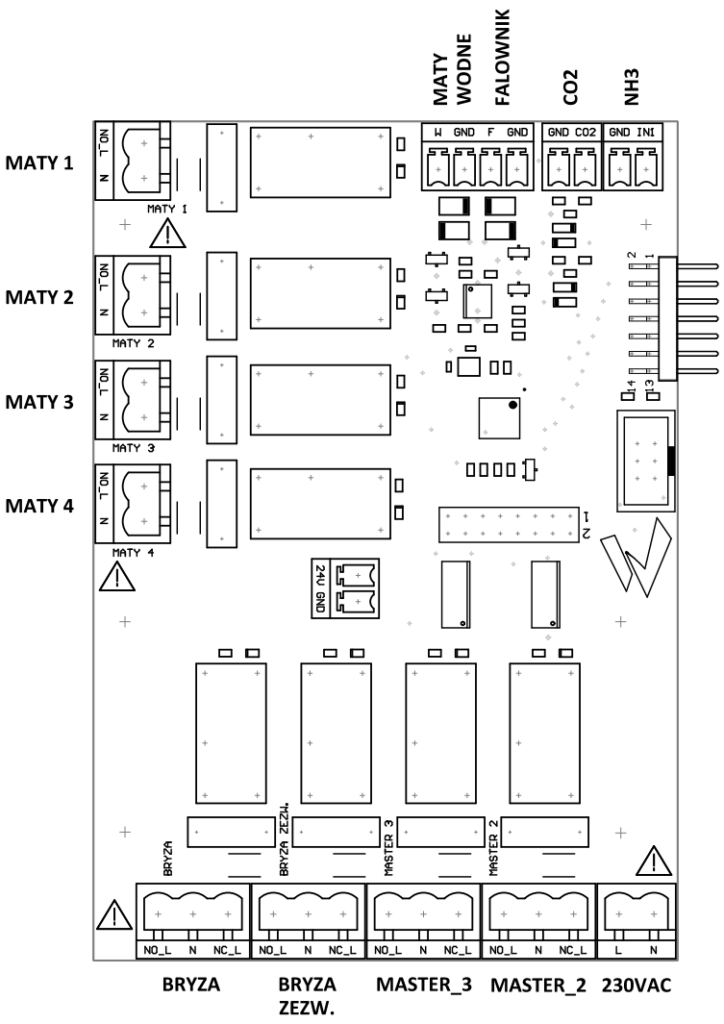

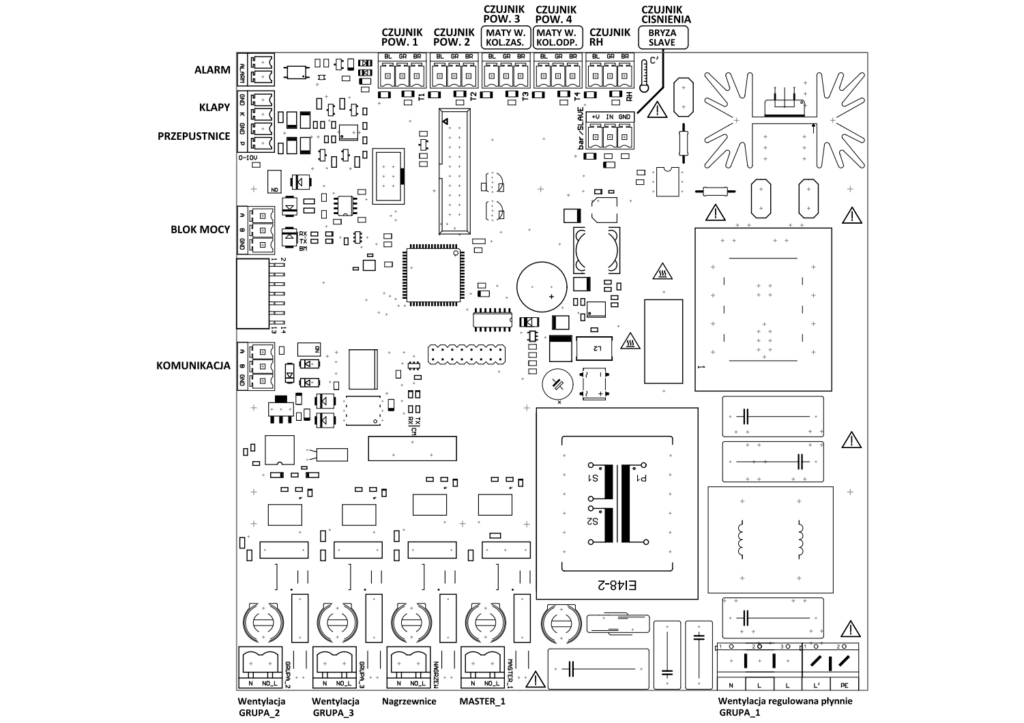

Schemat płytki

Dane techniczne

1. Rodzaj zabezpieczenia obudowy IP54
2. Napięcie sieciowe 1~230 V (-15% / +10%), 50 Hz
3. Napięcie wyjściowe regulowane płynnie 0 / 10 – 100% przyłożonego napięcia sieciowego
4. Zakres pomiarowy czujnika temperatury 0°C – 75°C
5. Wyjście 0 – 10 V, lmax 20 mA nieodporne na zwarcia
6. Maksymalna dopuszczalna temperatura otoczenia 40°C
7. Minimalna dopuszczalna temperatura otoczenia -20°C
8. Maksymalna dopuszczalna względna wilgotność niepowodująca kondensacji 85%
9. Emisja zakłóceń zgodnie z EN 61000-6-3
10. Odporność na zakłócenia zgodnie z EN 61000-6-2
11. Prądy harmoniczne zgodnie z EN 61000-6-2, do wartości maksymalnej prądu 4 A wartości graniczne zostają zachowane bez ograniczeń

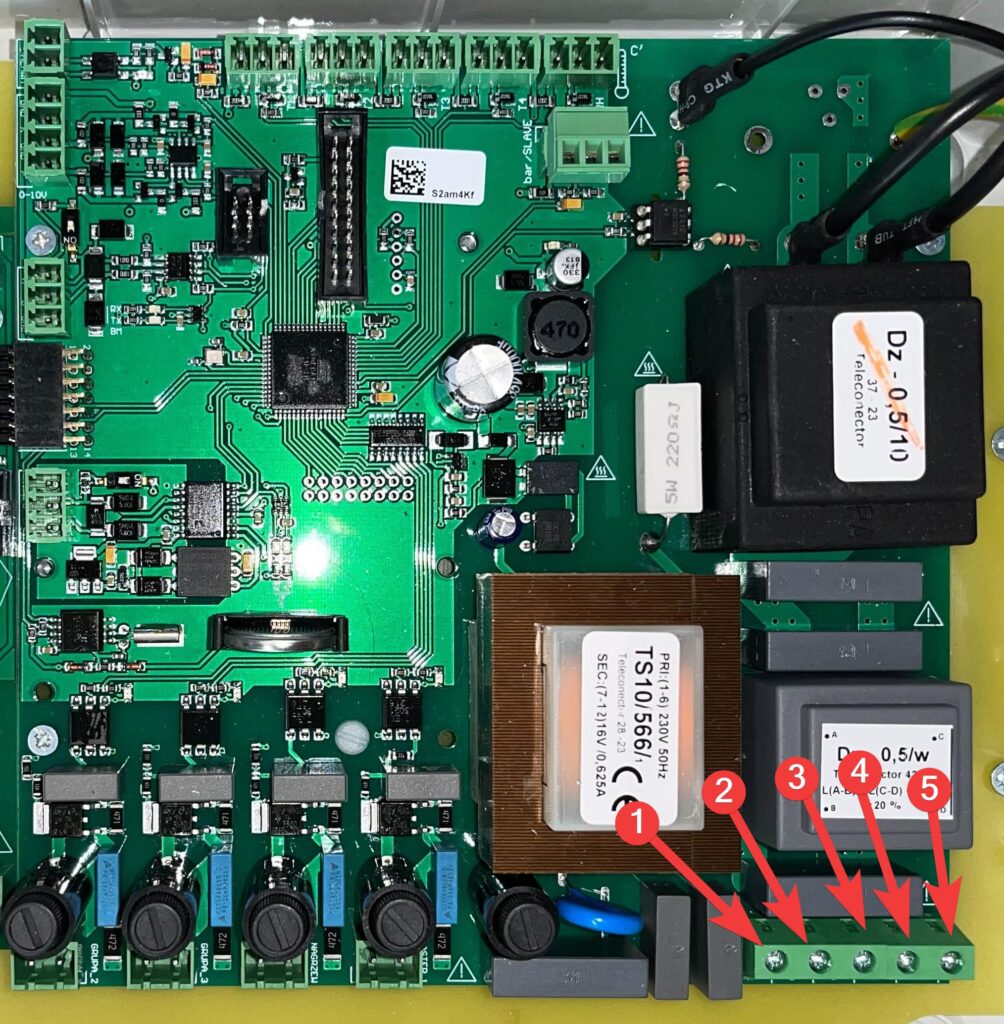

Podłączenie zasilania dużej płytki

Podłączenie do sieci odbywa się przez zaciski: PE, L, N. Przewód zasilający
podłączony do zacisku L powinien być w tablicy rozdzielczej podłączony przez
wyłącznik instalacyjny zwłoczny S301 Cx , gdzie x oznacza prąd nominalny
wyłącznika, który powinien być równy lub nieznacznie wyższy dwukrotnemu
nominalnemu prądowi obciążenia regulatora fazowego. Należy zwrócić uwagę
na to, aby napięcie sieciowe zawierało się w granicach dopuszczalnej tolerancji (patrz dane techniczne). Napięcie sieciowe musi odpowiadać DIN EN50160.

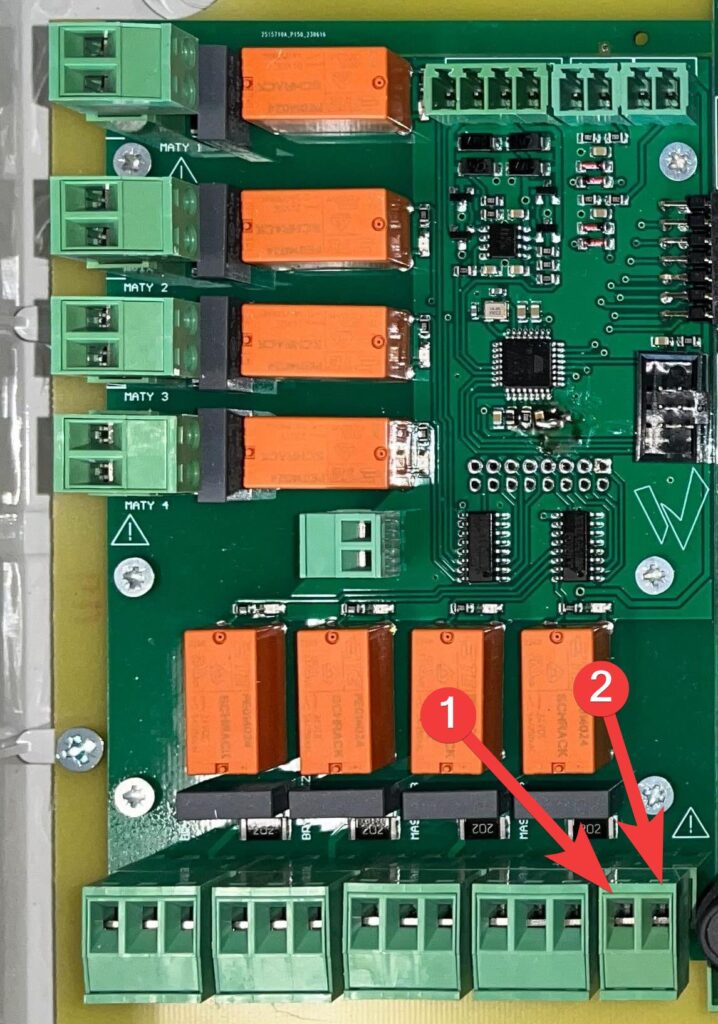

Podłączenie zasilania małej płytki

Mała płytka zasilana jest za pomocą kabli L i N podłączonych w zaznaczone miejsca.

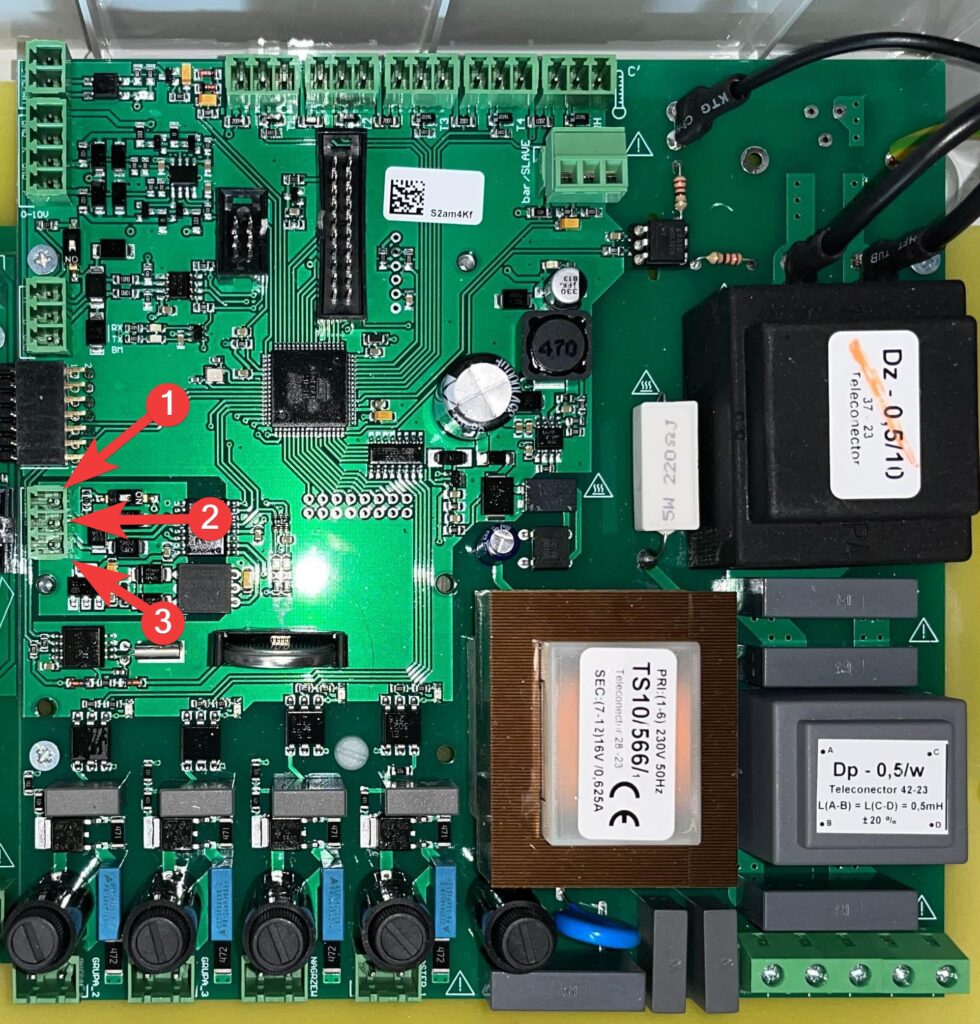

Podłączenie komunikacji RS485

Przewód do przesyłu danych podłącza się do zacisków A, B i GND.
Nie podłączać ekranu przewodu. Należy zachować dostateczny odstęp od przewodów
sieciowych i przewodów silnika. Maksymalna długość przewodu wynosi 1000 m.
Zalecane typy przewodów:

1. Przewody CAT5 / CAT7
2. J-Y (St)Y 2x2x0,6 (przewód telefoniczny)
3. AWG22 (skrętka 2×2)

Terminowanie linii komunikacyjnej

Jeśli sterownik klimatu SK-3 jest ostatnim urządzeniem w linii komunikacyjnej należy włączyć na nim terminowanie linii. Robi się to za pomocą ustawienia odpowiedniego przełącznika na ON, dla RS485-1 będzie to przełącznik oznaczony jako [1], a dla RS485-2 przełącznik oznaczony jako [2].

Czujniki temperatury

Podłączenie

Aby uniknąć zakłóceń, należy zachować odległości minimalnie 0.5 m przewodów czujnika od przewodów sieciowych i przewodów silnika. Długość przewodów czujnika może wynosić maksymalnie 150 m, od 100 m muszą być ekranowane. W przypadku
stosowania przewodu ekranowanego, ekran musi być jednostronny, czyli musi być
dołączony do uziemienia tylko od strony sterownika, przewodem jak najkrótszym.

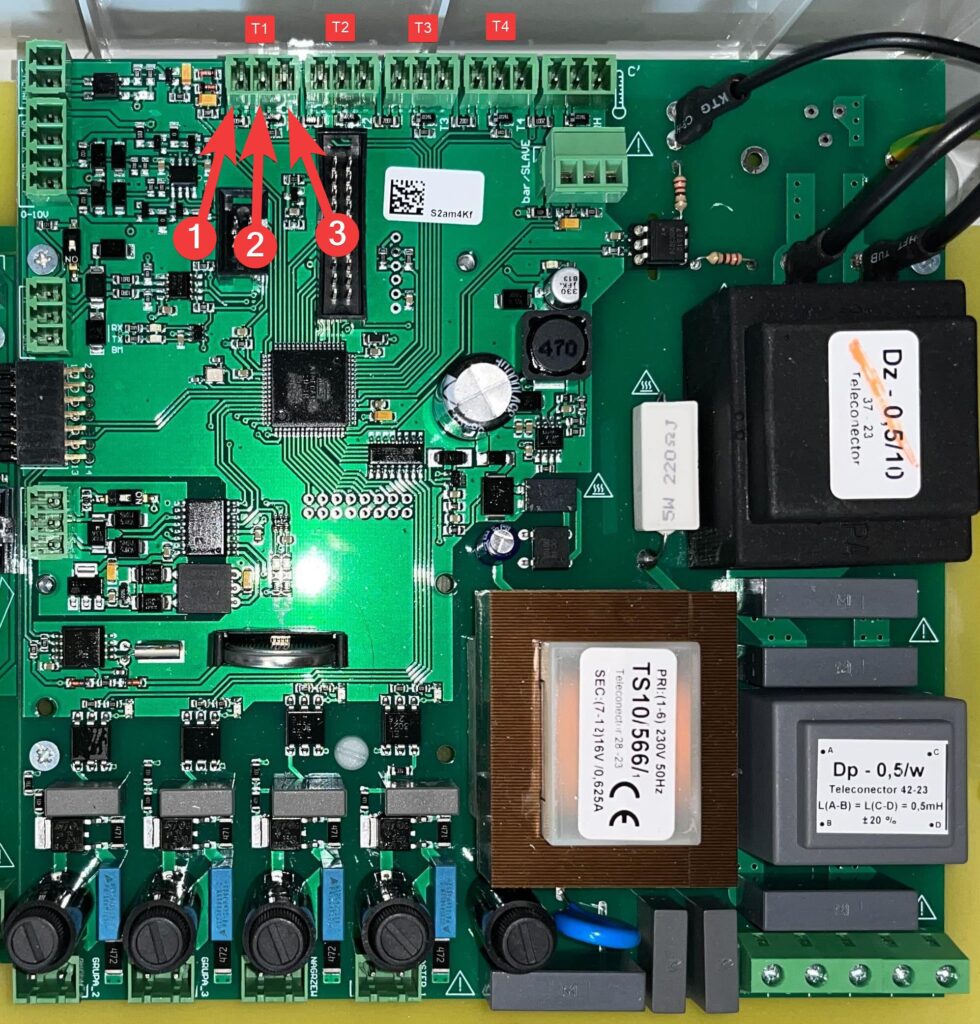

Urządzenie posiada 4 wejścia do czujników (T1, T2, T3, T4). Do poprawnego działania sterownika wystarcza podłączenie co najmniej jednego czujnika, ponieważ sterownik oblicza średnią z podłączonych sprawnych czujników. Wskazane jest podłączanie
co najmniej 3 czujników, dla większej niezawodności, ponieważ uszkodzenia
przewodów czujników są częstą przyczyną awarii. W przypadku podłączenia mat wodnych do wejść czujnika T3 i T4 należy podpiąć czujniki temperatury mat wodnych.

Zasilanie należy podpiąć do BL, sygnał do GR, a masę do BR.

Alarmy temperatury

Sterownik klimatu ma możliwość zgłoszenia 3 różnych alarmów w zależności
od zmierzonej temperatury.

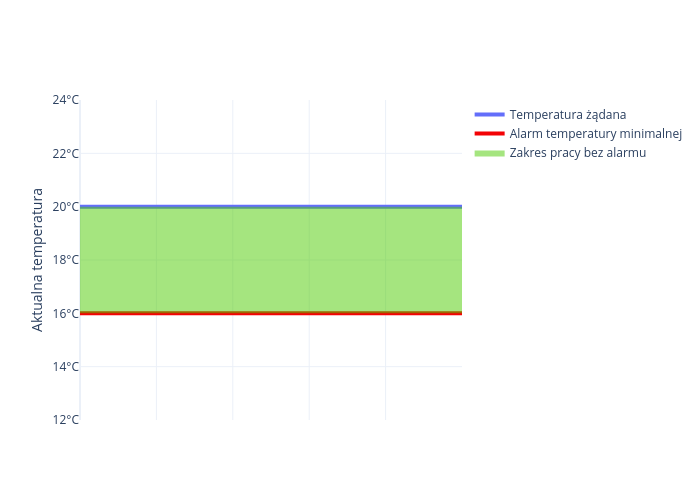

Alarm temperatury minimalnej

Ten alarm zostanie zgłoszony, kiedy temperatura zmierzona przez sterownik będzie mniejsza od temperatury żądanej o ilość stopni ustawioną przez parametr odchył minimalnej temperatury alarmu. Jeśli odchył zostanie ustawiony na 4°C, a temperatura żądana to 20°C to alarm zostanie zgłoszony, kiedy sterownik odczyta 16°C.

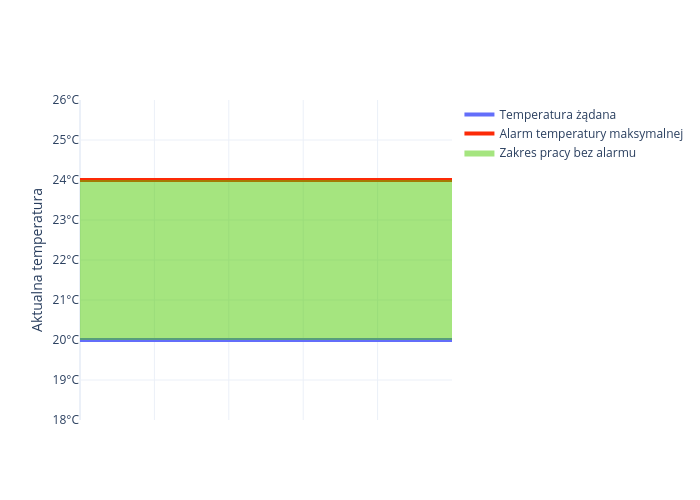

Alarm temperatury maksymalnej

Ten alarm zostanie zgłoszony, kiedy temperatura zmierzona przez sterownik będzie większa od temperatury żądanej o ilość stopni ustawioną przez parametr odchył maksymalnej temperatury alarmu. Jeśli odchył zostanie ustawiony na 4°C,
a temperatura żądana to 20°C to alarm zostanie zgłoszony, kiedy sterownik
odczyta 24°C.

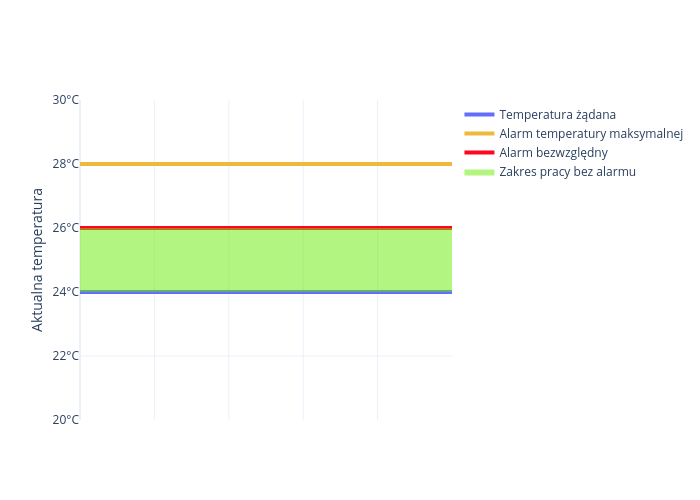

Alarm bezwzględny

Ten alarm zostanie zgłoszony, kiedy temperatura zmierzona przez sterownik będzie większa od temperatury ustawionej przez parametr alarm bezwzględny. Alarm jest niezależny od temperatury żądanej i zawsze zostanie zgłoszony po wykryciu zbyt dużej temperatury. Jeśli ustawimy próg alarmu bezwzględnego na 26°C to zostanie on zgłoszony niezależnie od tego, czy odchył alarmu maksymalnej temperatury alarmu jest ustawiony tak, aby alarm temperatury maksymalnej nie był przy tej temperaturze zgłaszany.

Wentylacja

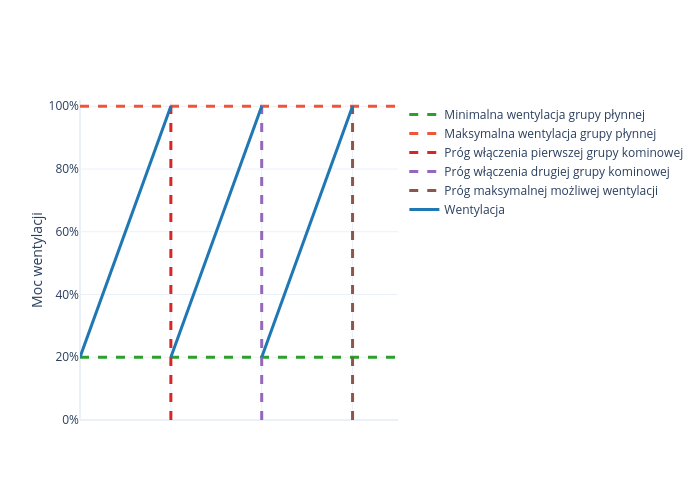

Wentylacja regulowana płynnie

Sterownik klimatu płynnie reguluje wentylację, polega to na płynnej regulacji wentylatora kominowego w zakresie od 0 – 100% i załączaniu odpowiednich grup kominowych przy osiągnięciu 100%. Jeśli sterownik ma wyłączone przewietrzanie to wentylacja nigdy nie zejdzie poniżej wentylacji minimalnej. Po osiągnięciu 100% wentylacji przez grupę płynną włączana jest pierwsza grupa kominowa, a grupa płynna wraca do wentylacji minimalnej. Jeśli grupa płynna ponownie osiągnie 100% włączona zostanie druga grupa kominowa, a wentylacja grupy płynnej powróci do wentylacji minimalnej.
Jeśli podłączonych jest mniej grup kominowych, lub jeśli podłączona jest grupa płynna bez grup kominowych to włączać się będzie odpowiednio mniej grup kominowych.

Sterowanie wentylacją regulowaną płynnie za pomocą falownika

Wentylacją grupy płynnej można sterować podłączając do sterownika klimatu falownik. Plusem takiego rozwiązania jest zmniejszenie ilości zużywanej energii elektrycznej.

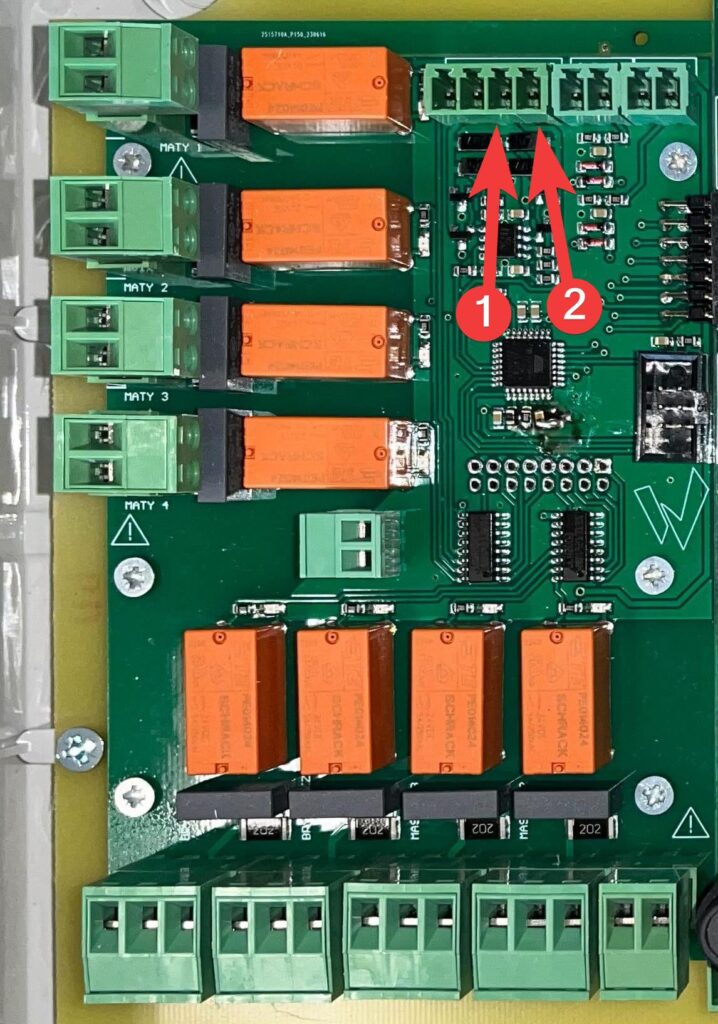

Podłączenie falownika

Zasilanie falownika podłącz pod F, a masę pod GND.

Mastery

Mastery włączają się niezależnie od wentylacji grupy płynnej, jeśli zostanie przekroczony próg temperatury jakiegoś mastera to wentylacja grupy płynnej ustawiania jest na minimalną, a włączony zostaje master, którego próg temperatury został przekroczony.

Podłączenie

Pierwszego mastera podłącza się do dużej płytki, neutral podłącz pod N, a zasilanie pod NO_L.

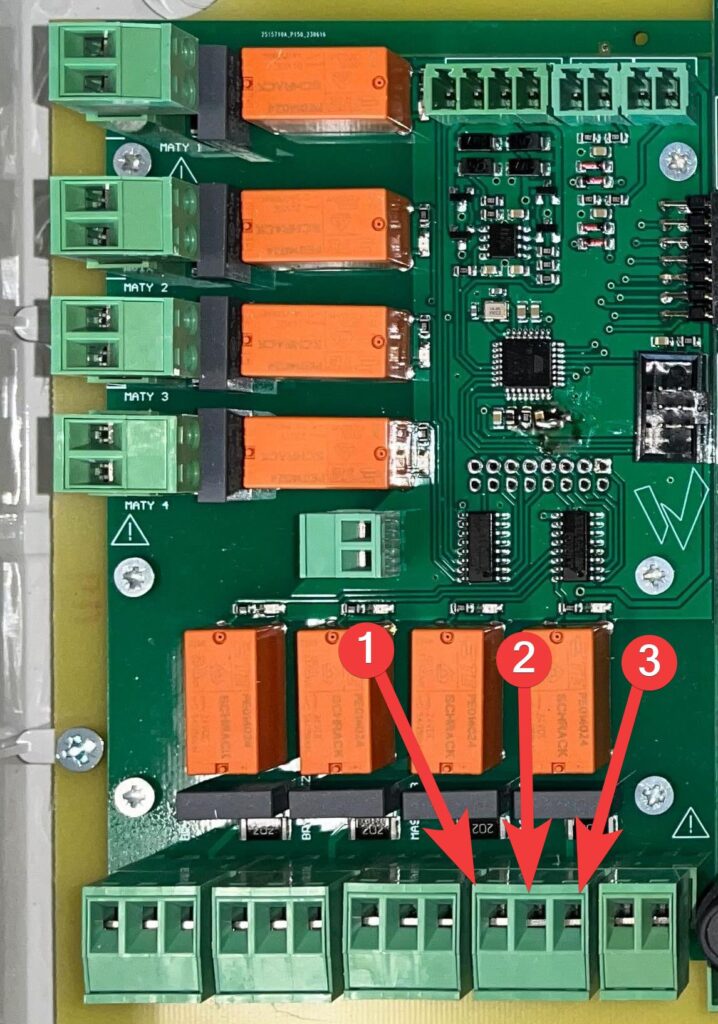

Pozostałe dwa mastery podłączone mogą zostać do mniejszej płytki. Zależnie od tego
w jakim stanie mają być mastery podłącz ich zasilanie do NO_L, albo NC_L. Neutral podłącz pod N.

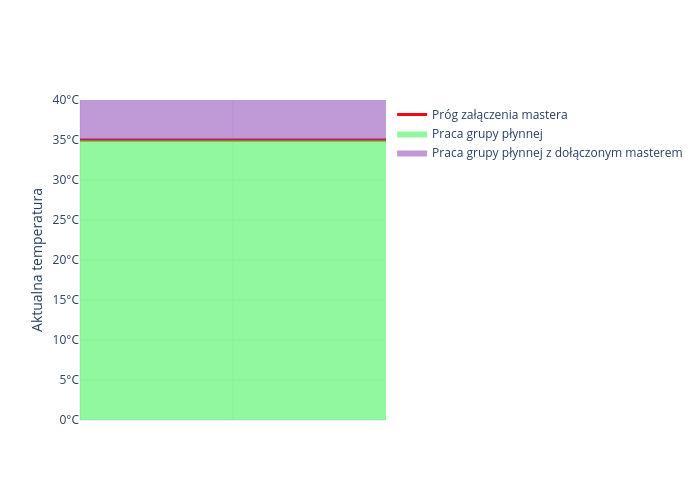

Temperatura włączenia mastera

Master włączy się dopiero po osiągnięciu konkretnej temperatury. Po spadnięciu poniżej ustawionego progu temperatury master przestanie działać w grupie płynnej. Dla każdego z masterów można ustawić inny próg włączenia.

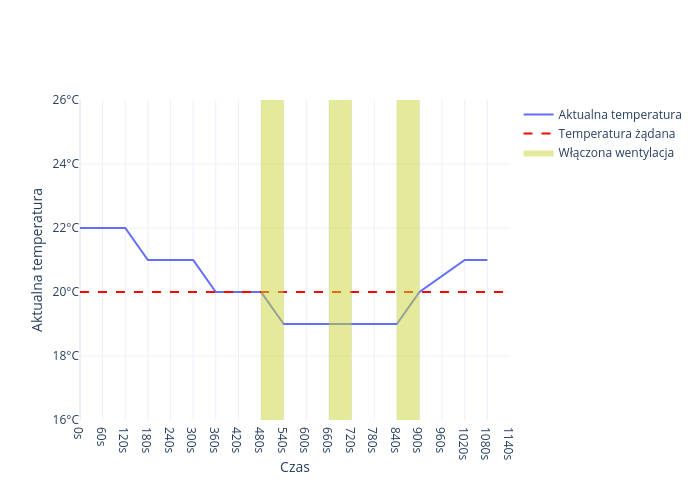

Przewietrzanie

Jeśli w konfiguracji sterownika klimatu włączona została praca przerywana to
w momencie, kiedy zmierzona temperatura spadnie poniżej temperatury żądanej włączone zostanie przewietrzanie. Przewietrzanie to tryb wentylacji polegający na cyklicznym włączaniu i wyłączaniu wentylacji zgodnie z ustaloną mocą wentylacji, czasem pracy i czasem przerwy.

Jeśli czas przerwy ustawiony zostanie na 0 sekund to sterownik będzie przewietrzał dopóki temperatura nie wyrówna się.

Klapy

Ustawianie podciśnienia

Ustawianie podciśnienia polega na ustawieniu odpowiednich napięć sterujących siłownikiem klap wlotowych dla wybranych intensywności wentylacji. Sterownik włącza kolejno wybrane intensywności wentylacji poczynając od zerowej do 100% kominowej plus 3 mastery, informuje co włączył, a zadaniem instalatora jest ustawienie takiego otwarcia klap wlotowych, aby uzyskać właściwe podciśnienie w pomieszczeniu. Należy się przy tym posługiwać miernikiem podciśnienia lub obserwować wytrącanie mgły wodnej podczas mieszania się mroźnego powietrza wlotowego z wilgotnym powietrzem w pomieszczeniu.

Podłączenie

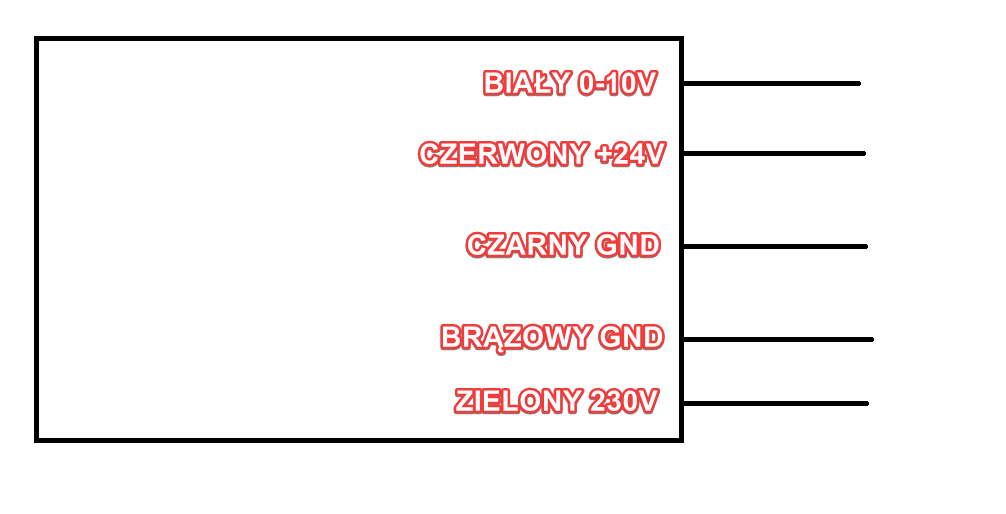

Nieekranowany kabel sterujący klapami należy podpiąć do zacisków K (biały kabelek) i GND (brązowy kabelek).

Kabelki znajdują się wewnątrz grubego niebieskiego kabla wychodzącego od motowindy

Przepustnice

Podłączenie

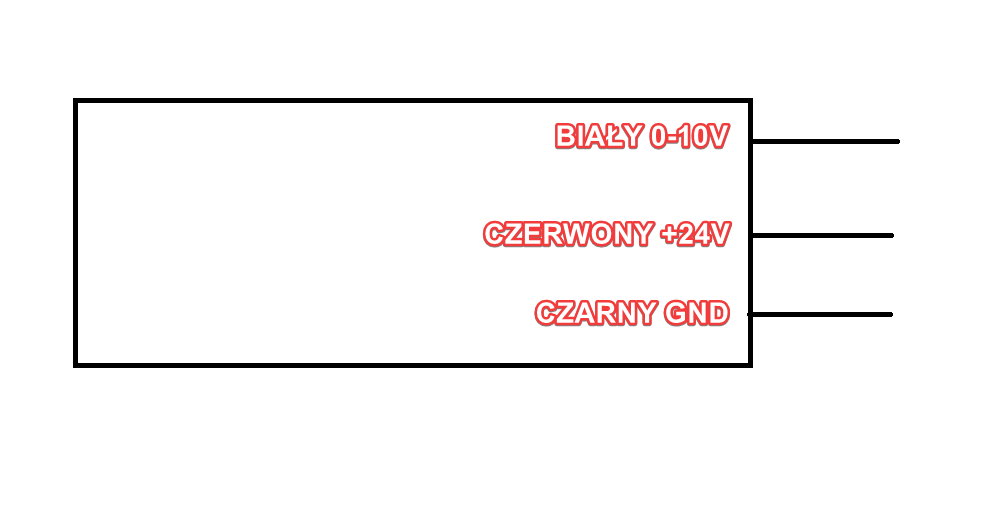

Nieekranowany kabel sterujący przepustnicami należy podpiąć do zacisków P (biały kabelek) i GND (czarny kabelek).

Kabelki znajdują się wewnątrz grubego kabla wychodzącego od BELIMO

Czas otwierania przepustnicy

Jeżeli kominy grupy płynnej są wyposażone w przepustnice z siłownikami
elektrycznymi, to wentylacja musi ruszać z opóźnieniem w stosunku do otwarcia
przepustnic, aby przepustnice zdążyły się otworzyć. Czas ten zazwyczaj ustawia się
na 30 sek. Ustawienie tego czasu ma wpływ na pracę przerywaną. Przy ustawieniu
dużego czasu opóźnienia wydłużą się czasy pracy i przerwy przy zachowaniu ich wzajemnej proporcji, która z kolei zależy od realizowanej aktualnej wentylacji.

Blok mocy

Podłączenie

Przewód należy podłączyć do zacisków A, B i GND

Opis działania

Blok mocy służy do wyrównywania obrotów wentylatorów podłączonych w stosunku do obrotów wentylatorów podłączonych do rozszerzenia BM-2D. Naciskając przyciski – lub + zmieniamy obroty w sterowniku, natomiast obroty wentylatorów podłączonych do bloku mocy nie zmieniają się. Podczas tej regulacji obroty wentylatorów powinny być możliwie niskie.

Chłodzenie

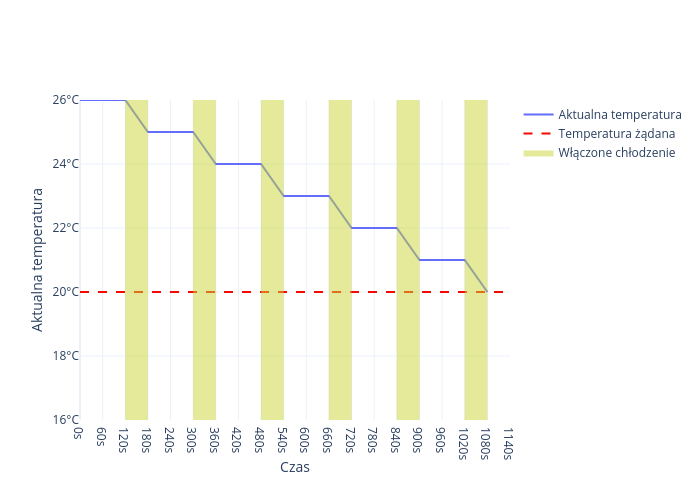

Opis chłodzenia

Menu chłodzenia składa się takich parametrów jak: Temperatura włączenia, czas
pracy, czas przerwy, wilgotność maksymalna, ciśnienie minimalne, ciśnienie
maksymalne. Czas pracy i czas przerwy należy tak dobrać, aby nie następował zbytni
wzrost wilgotności powietrza. Zazwyczaj stosuje się: czas pracy = 60 sekund i czas
przerwy = 120 sekund. Jeśli temperatura włączenia ustawiona zostanie na 26°C, a zostanie zmierzona temperatura większa, lub równa tej wartości to sterownik zacznie chłodzić dopóki temperatura w pomieszczeniu nie osiągnie temperatury żądanej.

Jeśli czas przerwy ustawiony zostanie na 0 sekund to sterownik chłodzić będzie dopóki nie osiągnie temperatury żądanej.

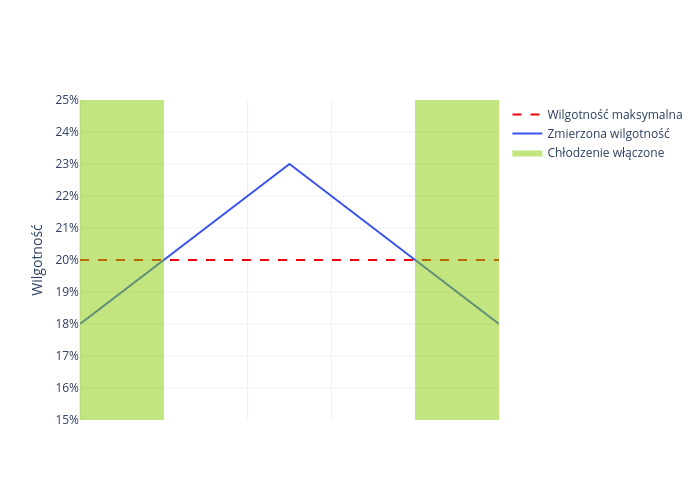

Następnym parametrem jest wilgotność maksymalna. Możliwa, ale niezalecana jest praca z niedziałającym czujnikiem wilgotności. Należy w tym celu wprowadzić wartość
100%. Jeśli wilgotność maksymalną ustawimy na 20%, a zmierzona wilgotność
w pomieszczeniu będzie od niej wyższa to chłodzenie nie będzie się włączało dopóki
wilgotność nie spadnie poniżej podanej wartości.

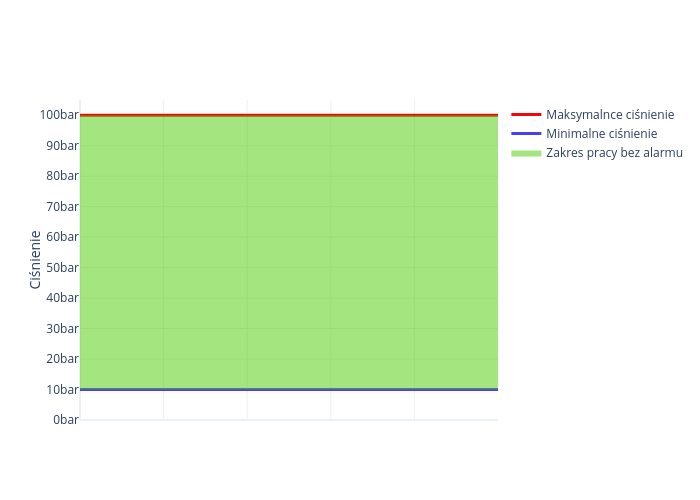

Następnymi parametrami są: ciśnienie minimalne i ciśnienie maksymalne. Ciśnienie
minimalne należy wpisać nieco niższe od pojawiającego się podczas pracy
i widocznego, jako ciśnienie aktualne. Jeżeli w pracy ciśnienie aktualne będzie niższe
od wprowadzonego przez nas ciśnienia minimalnego, to będzie to oznaczało
zaburzenia w pracy np. wyciek wody przez nieszczelność, zakręcony zawór
na zasilaniu pompy, przerwa w dostawie wody itp. Praca chłodzenia będzie
wstrzymana. Ciśnienie maksymalne należy wpisać nieco wyższe od pojawiającego
się podczas normalnej pracy i widocznego, jako ciśnienie aktualne. Jeżeli w pracy
ciśnienie aktualne będzie wyższe od wprowadzonego przez nas ciśnienia
maksymalnego, to będzie to oznaczało zaburzenia w pracy np. niedziałający
elektrozawór. Praca chłodzenia będzie wstrzymana.

Możliwa, ale niezalecana jest praca z niedziałającym czujnikiem ciśnienia. Należy
w tym celu wprowadzić wartości: ciśnienie minimalne = 0 at. i ciśnienie maksymalne
równe 100 at. Podłączenie czujników opisano poniżej. Gdy sterownik jest
w nastawie czasu pracy lub czasu przerwy to w 2 linii wyświetlany jest czas bieżący
cyklu chłodzenia, oraz informacje, które warunki włączające pracę chłodzenia
są spełnione, a które nie. Warunki są wyświetlane od lewej do prawej w tej kolejności,
w jakiej pojawiają się w menu i w jakiej są opisywane powyżej. T oznacza,
że warunek jest spełniony i praca jest możliwa N że nie. Pierwsza od lewej T
oznacza, że temperatura bieżąca jest wyższa od temperatury włączenia i jeżeli
pozostałe warunki będą też spełnione, to nastąpi włączenie. Drugie T oznacza,
że bieżący czas cyklu jest niższy od ustawionego przez nas czasu pracy i właśnie trwa
czas pracy. Trzecie T oznacza, że wilgotność aktualna jest niższa od wprowadzonej
przez nas wilgotności maksymalnej i warunek wilgotności jest spełniony. Czwarte T
oznacza, że ciśnienie aktualne mieści się w zakresie między wprowadzonymi przez
nas ciśnieniem minimalnym a maksymalnym i warunek ciśnienia też jest spełniony.
Jeżeli wyświetlane są cztery T, sterownik włącza pompę i elektrozawór. Jeżeli
któryś z warunków nie jest spełniony to w odpowiednim miejscu wyświetlane jest
N, a praca chłodzenia jest wstrzymana.

Podłączenie chłodzenia

Wszystkie czujniki systemu chłodzenia podłączamy do wejść czujnikowych.
Czujnik wilgotności podłączamy do wejścia opisanego na płytce jako RH.
Czujnik ciśnienia podłączamy do wejścia opisanego na płytce jako bar / SLAVE.

Podłączenie RH

Zasilanie należy podłączyć do zacisku BL, sygnał do GR, a masę do BR.

Podłączenie bar/SLAVE

Zasilanie podłącz do zacisku opisanego jako +V, sygnał do IN, a masę do GND.

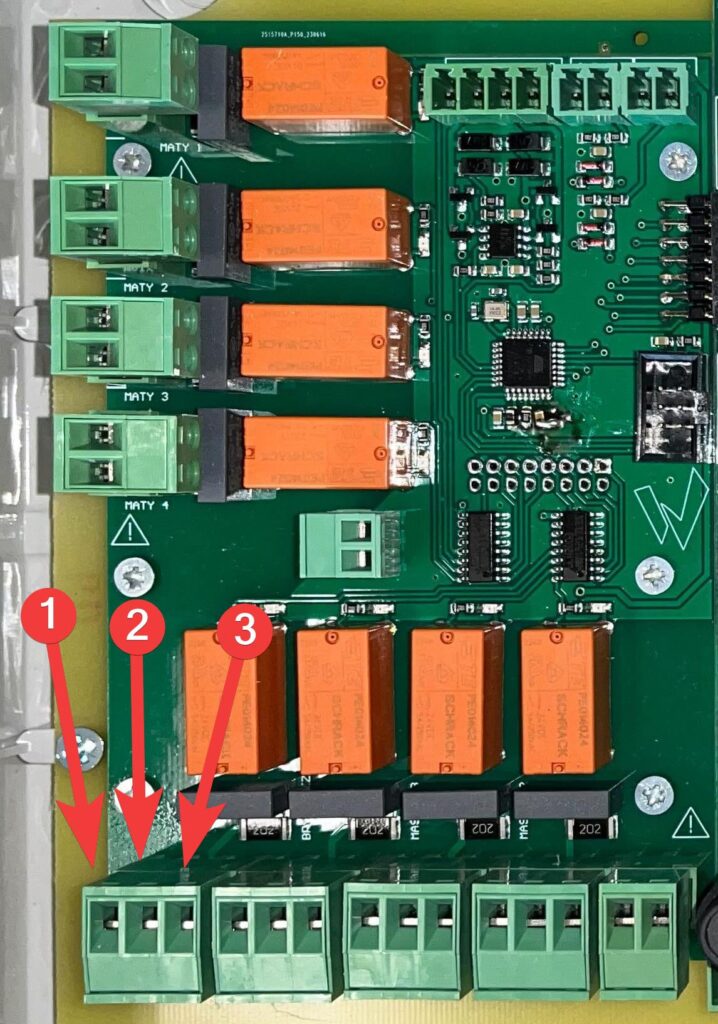

Bryza

Zależnie od tego jaki ma być początkowy stan bryzy podepnij zasilanie pod NO_L jeśli domyślnie bryza ma być w stanie niskim, lub podepnij je pod NO_C jeśli bryza ma być
w stanie wysokim. Neutral podepnij pod N.

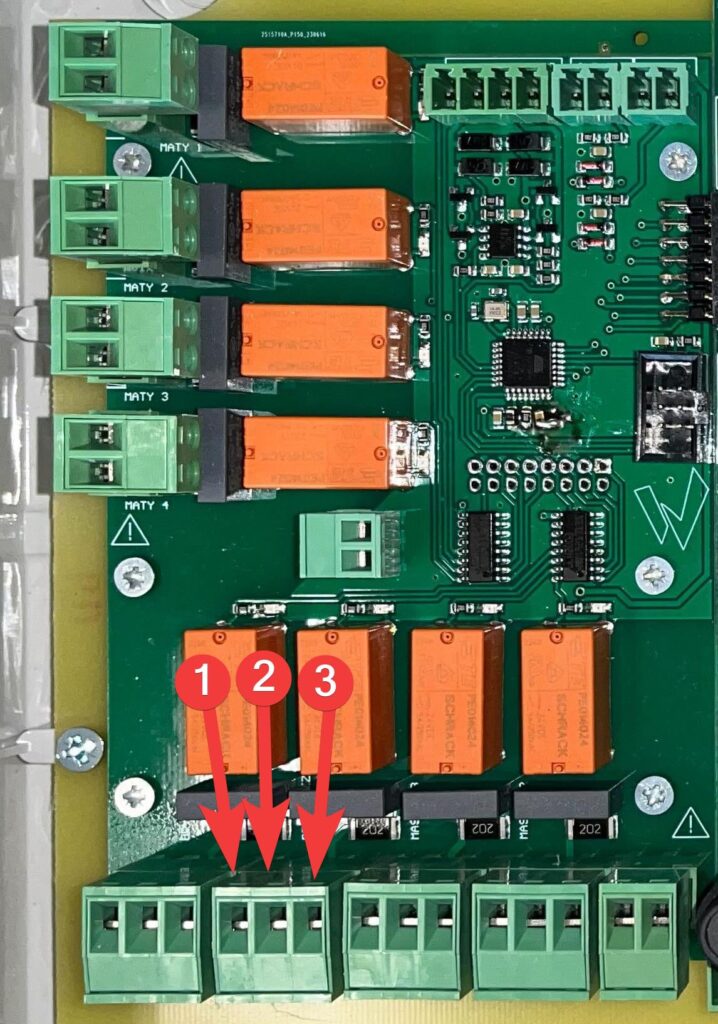

Bryza zezwolenie

To wejście decyduje o tym, czy bryza może być włączona. Zależnie od tego, czy wejście ma być domyślnie w stanie niskim podepnij zasilanie pod NO_L, lub podepnij je pod NO_C jeśli sterownik ma domyślnie być w stanie wysokim. Neutral podepnij pod N.

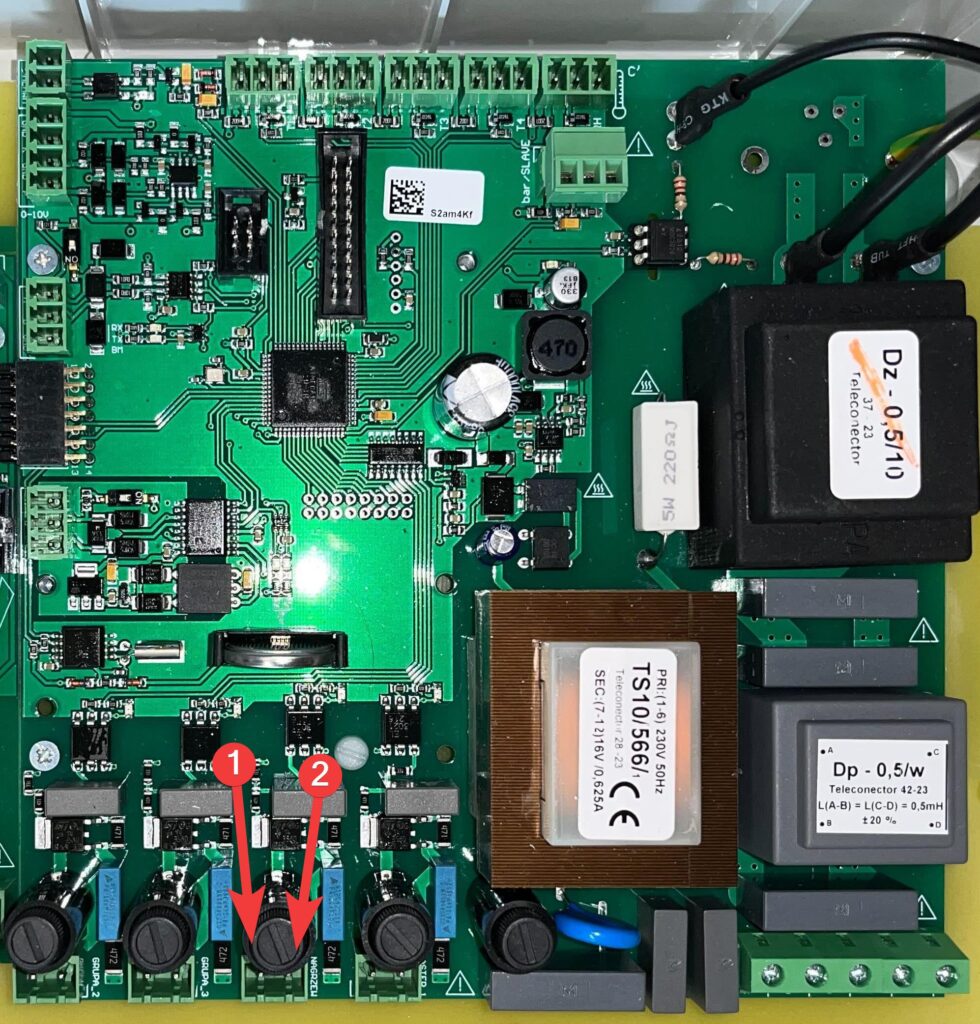

Nagrzewnice

Nagrzewnice domyślnie są wysterowane na stan niski, zasilanie podepnij pod NO_L,
a neutral pod N.

Ustawianie czasu pracy i przerwy nagrzewnic

Czasy pracy i przerwy nagrzewnicy powinien być dobrany tak, aby wahania
temperatury na skutek cyklicznej pracy nagrzewnic były jak najmniejsze. Jeżeli
w nagrzewnicach występuje rozruch, to o ten czas należy zwiększyć czas pracy. Czas
przerwy należy dobrać tak, aby po jego minięciu występowało maksimum wskazania
temperatury na odpowiadającym tej nagrzewnicy czujniku. W praktyce zazwyczaj
dobre efekty daje: czas pracy 30 sekund i czas przerwy 60 sekund.

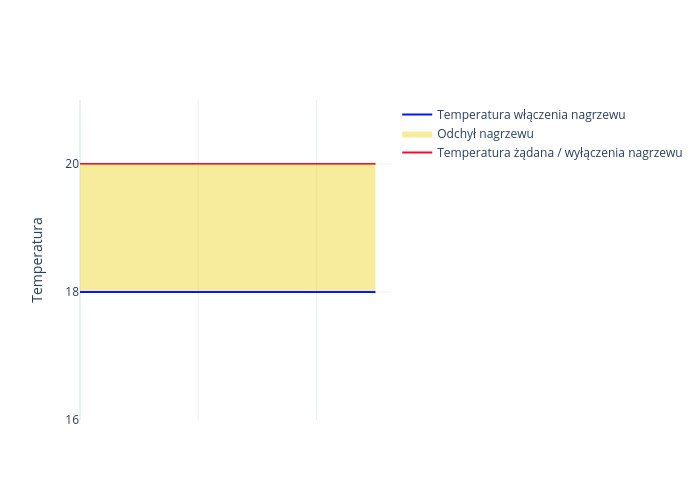

Odchył nagrzewu

Jest to parametr określający, o ile poniżej temperatury żądanej musi spaść
temperatura w hali, aby załączył się nagrzew. Wyłączenie nagrzewu następuje,
gdy temperatura w hali podniesie się temperatury żądanej.
Tak, więc zmieniając temperaturę żądaną, zmieniamy również o tyle samo temperaturę
włączania i wyłączania nagrzewu, nie zmieniając odchyłu nagrzewu.

Maty elektryczne

Podłączenie mat elektrycznych

Maty elektryczne domyślnie ustawione są w stanie niskim. Zasilanie podepnij pod zacisk NO_L, a neutral pod N.

W przypadku mat elektrycznych regulujemy moc grzania bez kontroli temperatury.
Wobec tego procent grzania musi być uzależniony od:

• Temperatura jaką chcemy uzyskać na macie
• Temperatura zależna od dnia krzywej
• Temperatura w pomieszczeniu
• Temperatura odczytana przez sterownik czujnikami powietrza
• Nominalna moc maty

Występują maty o różnych mocach. Za pomocą kalibracji procentu mocy dla
poziomów możemy ustawić jednakowe temperatury.

Kalibracja mat

a) Podgląd nastaw
Jednoczesny podgląd na ekranie nastaw kalibracji poziomów 0 i -2 dla wszystkich
czterech mat.
b) Kalibracja:

poziom 0:
Polega na ustawieniu procentu mocy, przy którym ustawiana przez nas mata
osiągnie temp. 39°C przy temp. pomieszczenia 22°C. Jeżeli tę kalibrację
przeprowadzamy w warunkach, w których niemożliwe jest uzyskanie temperatury
powietrza równej 22°C, to dążymy do uzyskania temperatury powierzchni maty o 17°C
wyższej od temperatury powietrza.

poziom -2:
Polega na ustawieniu procentu mocy, przy którym ustawiana przez nas mata
osiągnie temperaturę 35°C przy temperaturze pomieszczenia 22°C. Jeżeli tę kalibrację
przeprowadzamy w warunkach, w których niemożliwe jest uzyskanie temperatury
powietrza równej 22°C, to dążymy do uzyskania temperatury powierzchni maty o 13°C
wyższej od temperatury powietrza.

Sterowanie matami

a) wg. krzywej
b) wg. poziomu 0
c) wg. poziomu -2
Podczas kalibracji poziomów musimy posłużyć się pracą wg poziomów opisanych
powyżej. Ponieważ proces kalibracji polega na kontroli temperatury
po ustabilizowaniu się temperatury maty. Pomiary temperatury mat wykonujemy
kilkukrotnie. Pomiar jest właściwy dopiero wtedy, gdy temperatura nie zmieniła
się od poprzedniego pomiaru. Ustawienie poniższych funkcji powoduje pracę
sterownika nawet w przypadku wyjścia z menu. Trzeba pamiętać,
aby po zakończeniu kalibracji ustawić ponownie opcję sterowania matami według krzywej.

Maty wodne

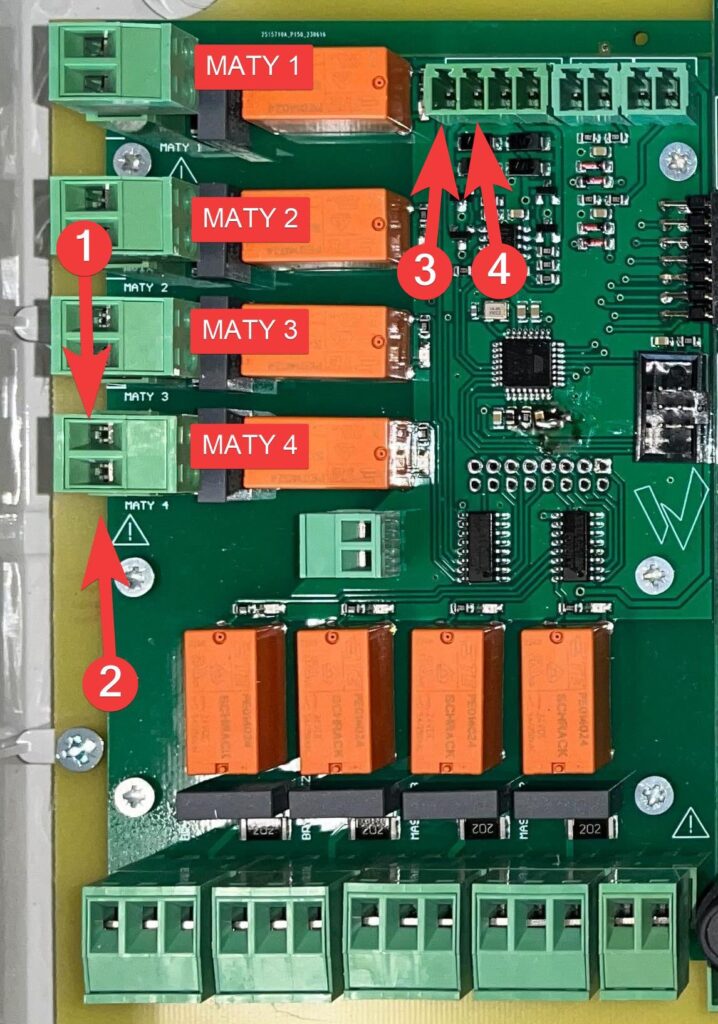

Podłączenie mat wodnych

Maty elektryczne domyślnie ustawione są w stanie niskim. Zasilanie podepnij pod zacisk NO_L, a neutral pod N. Sygnał od sterowania zaworem trójdrożnym podepnij do W,
a masę do GND.

Parametry mat wodnych

Dynamika kolektora

W przypadku wyboru mat wodnych należy wpisać ile czasu zajmuje
ustabilizowanie się temperatury wskazywanej przez czujnik T3, od momentu
zmiany położenia zaworu trójdrożnego. Czas ten zależy od odległości czujnika
temperatury od zaworu trójdrożnego, oraz od szybkości przepływu wody.
Im większa odległość tym czas dłuższy, im szybszy przepływ wody tym czas krótszy.
Wpisanie zbyt krótkiego czasu dynamiki kolektora powoduje niestabilną pracę,
natomiast zbyt długiego powoduje nienadążanie regulacji za zmieniającą
się temperaturą wody gorącej zasilającej podłogi. Czujnik T3 powinien być na rurze
między zaworem trójdrożnym a kolektorem zasilającym możliwie blisko zaworu,
żeby czas reakcji po zmianie wysterowania zaworu był krótki. Pozwoli
to na ustawienie krótkiego czasu dynamiki kolektora i zapewni dokładną i stabilną
pracę układu regulacji.

Temperatura maksymalna kolektora

Aby zabezpieczyć się przed wystąpieniem zbyt wysokiej temperatury podłogi
należy wpisać maksymalną temperaturę kolektora od 2 do 6 °C wyższą
od temperatury, jaką chcemy mieć na podłodze. Jeżeli na skutek intensywnego
przepływu wody mamy małą różnicę temperatur między dopływem a odpływem
z podłogi, to wartość wpisana powinna być wyższa o 2 stopnie, jeżeli przepływ jest
mały, wówczas różnica jest duża i wartość wpisywana wyższa.

Rozdzielczość regulacji napięcia zaworu

W przypadku, gdy czujnik kolektora dopływowego nie jest umieszczony
bezpośrednio za zaworem trójdrożnym, lub przepływ wody w podłodze jest zbyt
powolny, może wystąpić niestabilność pracy regulatora. Objawia
się to cyklicznym zamykaniem i otwieraniem zaworu trójdrożnego. Aby ustabilizować
pracę systemu należy zmniejszyć ustawienie „rozdzielczość napięcia zaworu”
z wartości fabrycznej równej 100% na 25%, a jeżeli to nie pomoże to jeszcze niżej.

Współczynnik sterowania natychmiastowego

Postępuj analogicznie do ustawiania rozdzielczości regulacji napięcia zaworu.

Czujnik CO₂

Podłączenie czujnika

Sygnał czujnika CO₂ podłączamy do wejścia CO2, a masę do GND.

Kalibracja czujnika

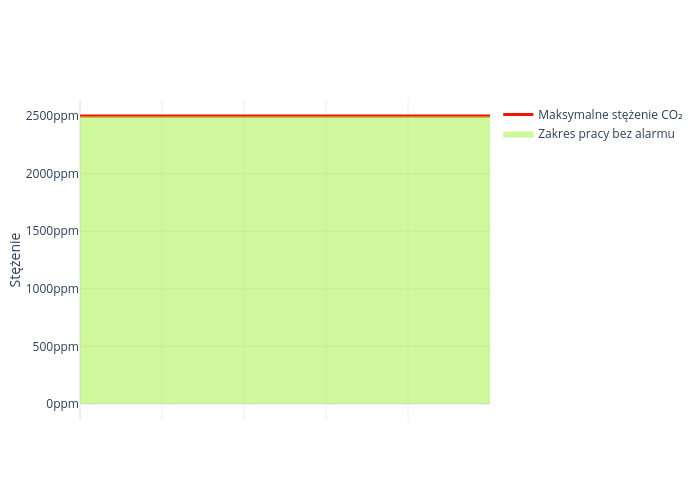

Alarm zbyt dużego stężenia dwutlenku węgla

Na sterowniku klimatu należy ustawić, przy odczycie jakiej wartości powinien być zgłaszany alarm zbyt dużego stężenia dwutlenku węgla.

Minimalna wartość czujnika dla minimalnego napięcia

Jest to wartość stężenia dwutlenku węgla w powietrzu, przy którym czujnik ma na wyjściu minimalne napięcie. Dalszy spadek stężenia nie wywołuje spadku napięcia

Maksymalna wartość czujnika dla maksymalnego napięcia

Jest to wartość stężenia dwutlenku węgla w powietrzu, przy którym czujnik ma na wyjściu maksymalne napięcie. Dalszy wzrost stężenia nie wywołuje wzrostu napięcia.

Czujnik NH₃

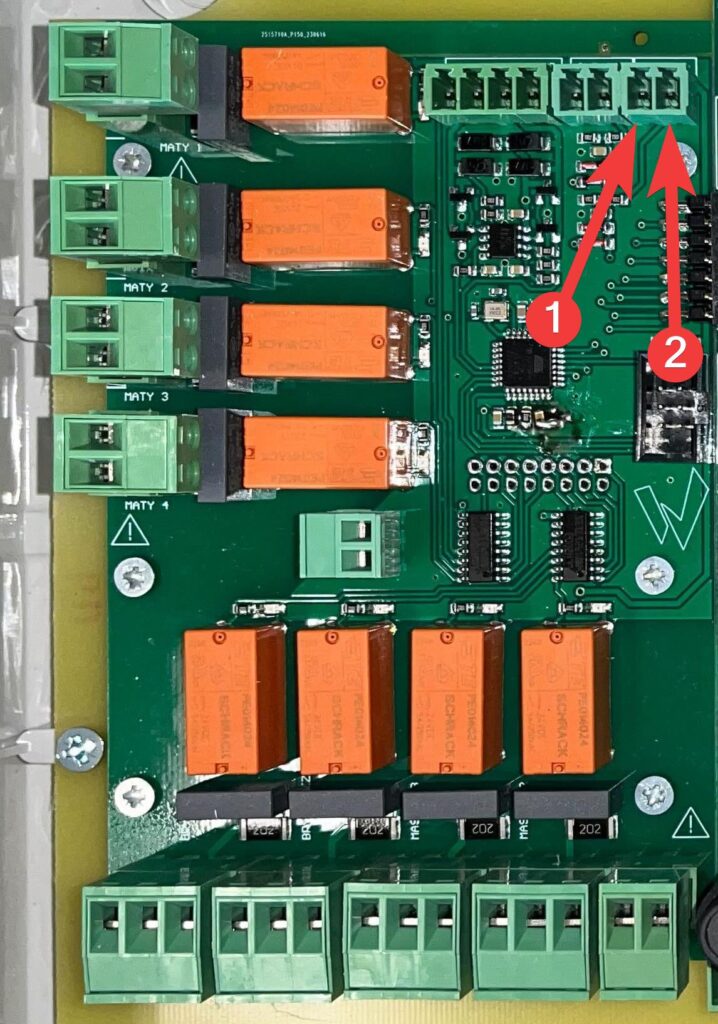

Podłączenie czujnika

Sygnał czujnika NH₃ podłączamy do wejścia NH3, a masę do GND.

Kalibracja czujnika

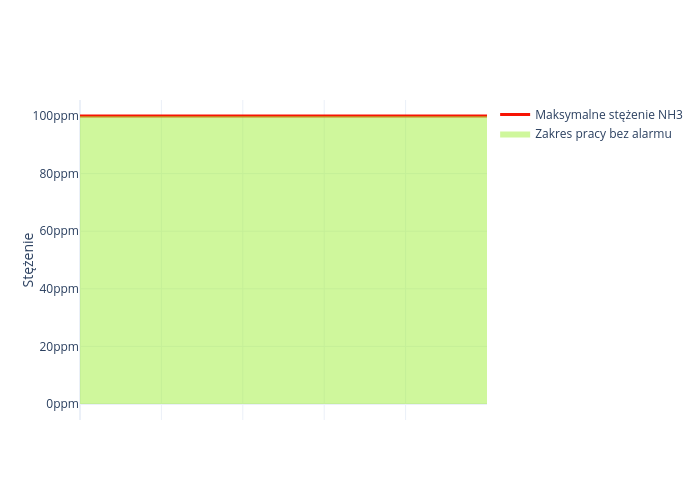

Alarm zbyt dużego stężenia amoniaku

Na sterowniku klimatu należy ustawić, przy odczycie jakiej wartości powinien być zgłaszany alarm zbyt dużego stężenia amoniaku.

Minimalna wartość czujnika dla minimalnego napięcia

Jest to wartość stężenia amoniaku w powietrzu, przy którym czujnik ma na wyjściu minimalne napięcie. Dalszy spadek stężenia nie wywołuje spadku napięcia

Maksymalna wartość czujnika dla maksymalnego napięcia

Jest to wartość stężenia amoniaku w powietrzu, przy którym czujnik ma na wyjściu maksymalne napięcie. Dalszy wzrost stężenia nie wywołuje wzrostu napięcia.
