Cześć! Jesteśmy tu, aby pomóc Ci rozpocząć przygodę z urządzeniem Pig Counter – Twoim niezastąpionym pomocnikiem w zarządzaniu fermą. Ten przewodnik pokaże Ci, jak łatwo i szybko podłączyć. Zaczynajmy!
Automatyzacja zarządzania stadem wymaga precyzyjnych danych. Poniższy poradnik krok po kroku wyjaśnia, jak prawidłowo zamontować kamerę w warunkach produkcyjnych chlewni.
Jak poprawnie zainstalować kamerę?
Automatyzacja zarządzania stadem wymaga precyzyjnych danych. Poniższy poradnik krok po kroku wyjaśnia, jak prawidłowo zamontować kamerę w warunkach produkcyjnych chlewni.
1. Wybór miejsca instalacji
Kamera musi „widzieć” zwierzęta w uporządkowany sposób. Najlepszym miejscem na instalację jest korytarz przepędowy lub tzw. „lejek” (przewężenie) przy wyjściu z kojca.
- Szerokość korytarza: Idealna szerokość to 0,8 m do 1,5 m. Wymusza to na świniach ruch gęsiego (pojedynczo) lub parami. Zbyt szeroki korytarz pozwala zwierzętom na zawracanie, tłoczenie się i nakładanie na siebie, co drastycznie obniża skuteczność algorytmów.
- Brak przeszkód: W polu widzenia (FOV) kamery nie mogą znajdować się rury paszowe, kable, bramki czy poidła. Kamera musi widzieć czystą podłogę.
- Kierunek ruchu: Wybierz miejsce, w którym świnie poruszają się płynnie. Unikaj montażu bezpośrednio nad zakrętami korytarza – zwierzęta zwalniają tam i zmieniają pozycję ciała.
2. Wysokość i kąt ustawienia obiektywu
To najbardziej krytyczny etap montażu. Kamera musi rejestrować naturalny obrys grzbietu świni.
- Kąt: Kamera musi być skierowana dokładnie pionowo w dół (kąt 90° względem podłogi). Jakiekolwiek odchylenie sprawi, że system zacznie analizować boki zwierząt, co prowadzi do przekłamań wielkości i błędnego zliczania.
- Wysokość montażu: Standardowo wynosi od 2,5 m do 3,5 m nad poziomem posadzki (sprawdź zalecenia producenta dla danej ogniskowej obiektywu).
- Zbyt nisko: Kamera nie obejmie szerokości korytarza, a duże tuczniki „wypadną” poza kadr.
- Zbyt wysoko: Spadek rozdzielczości obrazu na pojedyncze zwierzę; utrata detali.
3. Minimalne wymagania dotyczące oświetlenia
Algorytmy liczące opierają się na kontraście między świnią a podłożem. Światło jest równie ważne co sama kamera.
- Brak ostrych cieni i odblasków: Unikaj miejsc, gdzie przez okna wpada bezpośrednie światło słoneczne. Ostre promienie tworzą głębokie cienie, które system może zinterpretować jako kolejne zwierzę.
- Natężenie i rodzaj światła: Zapewnij równomierne, rozproszone światło sztuczne (min. 150-200 luksów). Jeśli instalujesz dedykowany naświetlacz LED dla kamery, zamontuj go możliwie blisko niej (lub użyj kamery ze zintegrowanym doświetlaczem IR), aby cień rzucany przez świnię znajdował się bezpośrednio pod nią, a nie obok niej.
- Częstotliwość: Używaj opraw LED typu „flicker-free” (bez efektu migotania), aby obraz wideo był płynny.
4. Mocowanie i okablowanie w warunkach chlewni
- Stabilność: Zamocuj kamerę do sztywnych elementów konstrukcyjnych budynku (np. betonowy strop, grube dźwigary). Nie montuj kamery na rurach wentylacyjnych ani luźnych stelażach – wibracje powodują rozmycie obrazu (motion blur), co uniemożliwia prawidłowe zliczanie.
- Zabezpieczenie kabli: Wszystkie przewody sygnałowe i zasilające (np. kable skrętkowe PoE) muszą być poprowadzone w szczelnych rurkach instalacyjnych z PVC (tzw. rurkach peszel). Zabezpieczy to je przed wilgocią, amoniakiem oraz gryzoniami. Kable muszą znajdować się całkowicie poza zasięgiem zwierząt.
- Szczelność: Upewnij się, że dławiki kablowe przy obudowie kamery są mocno dokręcone.
Podłączenie przewodów do urządzenia
Podłączenie kamery do urządzenia

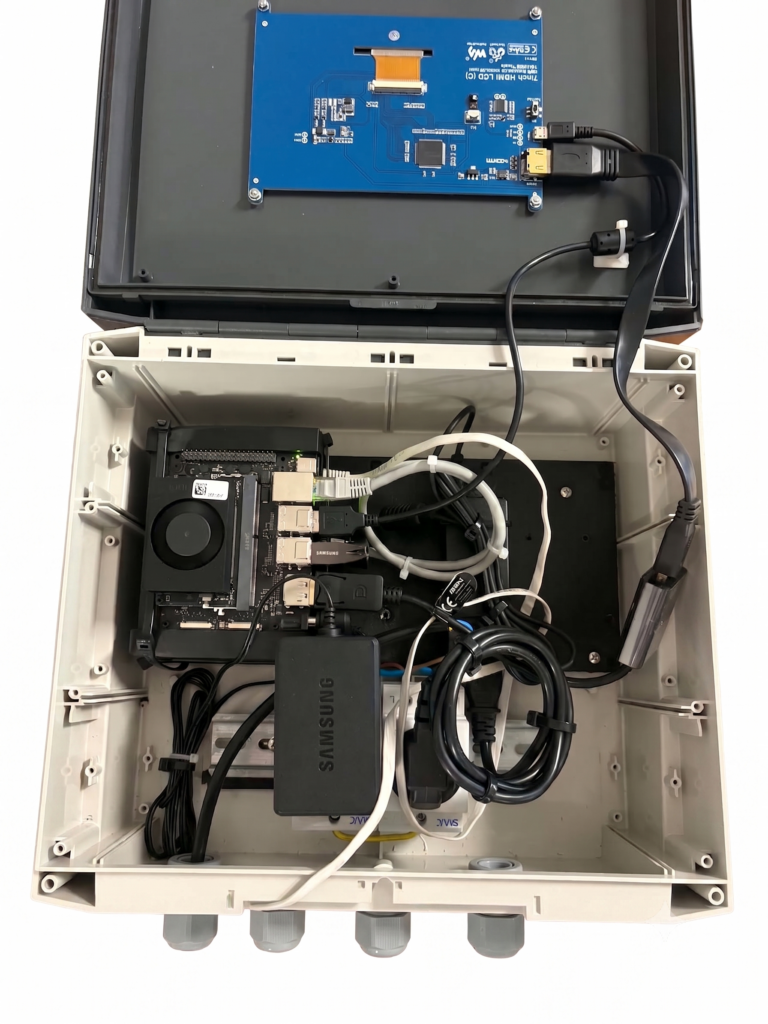

- Otwórz obudowę urządzenia, aby uzyskać dostęp do panelu komunikacyjnego.
- Przeprowadź kabel Ethernet od kamery do wnętrza obudowy Pig Counter przez dławiki.

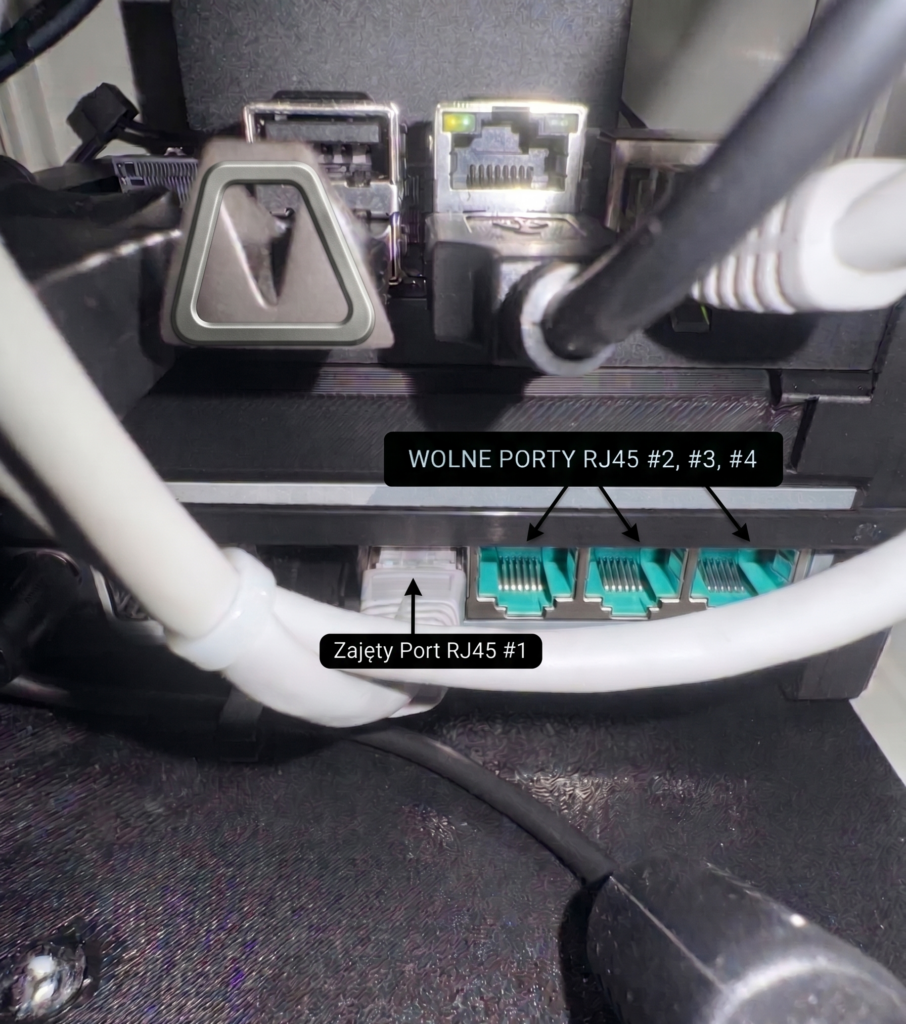

- Wepnij wtyczkę kabla do gniazda na przełączniku oznaczonego jako PoE (Power over Ethernet) (Skrajny prawy port RJ45).
- Upewnij się, że wtyczka stabilnie osiadła w gnieździe (usłyszysz charakterystyczne „kliknięcie”).
Podłączenie do Internetu
Ten krok jest wymagany tylko wtedy, gdy zamierzasz przesyłać dane z urządzenia do Fetura Cloud. Jeśli Pig Counter ma działać wyłącznie lokalnie, możesz pominąć ten etap.
- Przeprowadź kabel Ethernet z dostępem do Internetu (LAN) do wnętrza obudowy.
- Wepnij wtyczkę do lewego, skrajnego gniazda RJ45 na switchu.
Podłączenie zasilania
Zasilanie uruchamiaj dopiero po upewnieniu się, że przewody wewnątrz urządzenia są prawidłowo podłączone.
- Sprawdź, czy kable podłączone w poprzednich krokach są dobrze dociśnięte.
- Podłącz przewód zasilający do kontaktu.
- Urządzenie uruchomi się automatycznie.
Uwaga! Urządzenie może uruchamiać się od 2 do 4 minut.
Gratulacje! Mając poprawnie uruchomione urządzenie możesz teraz przejść do konfiguracji.
